按应用方式分类

水喷雾灭火系统按应用方式可分为固定式水喷雾灭火系统、自动喷水-水喷雾混合配置系统和泡沫_-水喷雾联用系统。

（一）固定式水喷雾灭火系统

固定式水喷雾灭火系统由火灾自动报警系统、报警控制阀、供水水源、固定管道、水雾喷头等组成。系统组成如图3-4-1和图3-4-2所示。

（二）自动喷水-水喷雾混合配置系统

自动喷水-水喷雾混合配置系统是在自动喷水系统的配水干管或配水管道上连接局部的水喷雾系统，其系统组成如图3-4-3所示。

（三）泡沫-水喷雾联用系统

泡沫-水喷雾联用系统是在水喷雾系统的雨淋阀前连接泡沫储罐和泡沫比例混合器，再与火灾报警控制系统、雨淋阀、水雾喷头组成的一个完整的系统，在火灾发生时，先喷泡沫灭火，再喷水雾冷却或灭火。其系统组成如图3-4-4所示。

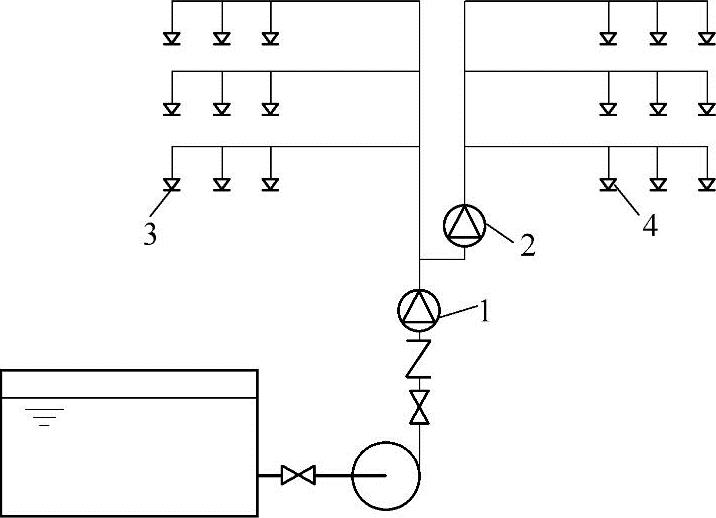

图3-4-3 自动喷水-水喷雾混合配置系统

1—湿式报警阀组 2—雨淋阀组 3—闭式喷头 4—水雾喷头

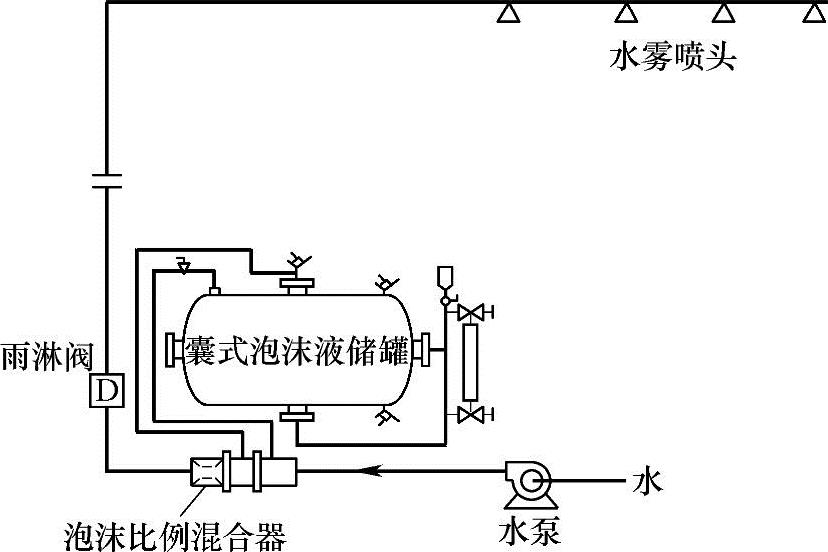

图3-4-4 泡沫-水喷雾联用系统的组成
