开式细水雾灭火系统
（一）系统组成
开式细水雾灭火系统包括全淹没应用方式和局部应用方式，是采用开式细水雾喷头，由配套的火灾自动报警系统自动联锁或远控、手动启动后，控制一组喷头同时喷水的自动细水雾灭火系统。系统组成如图3-5-2所示。
由于供水装置的不同，细水雾灭火系统的构成略有不同。泵组式系统由细水雾喷头、控制阀组、系统管网、泵组（消防水泵和稳压装置）、水源（储水池或储水箱）以及火灾自动报警及联动控制系统组成，如图3-5-3所示。瓶组式系统由细水雾喷头、控制阀、启动瓶、储水瓶组、瓶架、系统管网以及火灾自动报警及联动控制系统组成，如图3-5-4所示。
（二）工作原理
开式细水雾开式灭火系统的工作原理如图3-5-5所示。
火灾发生后，火灾探测器动作，报警控制器得到报警信号，向消防控制中心发出灭火指令，在得到控制中心灭火指令或启动信息后，联动关闭防火门、防火阀、通风及空调等影响系统灭火有效性的开口，并启动控制阀组和消防水泵，向系统管网供水，水雾喷头喷出细水雾，实施灭火。

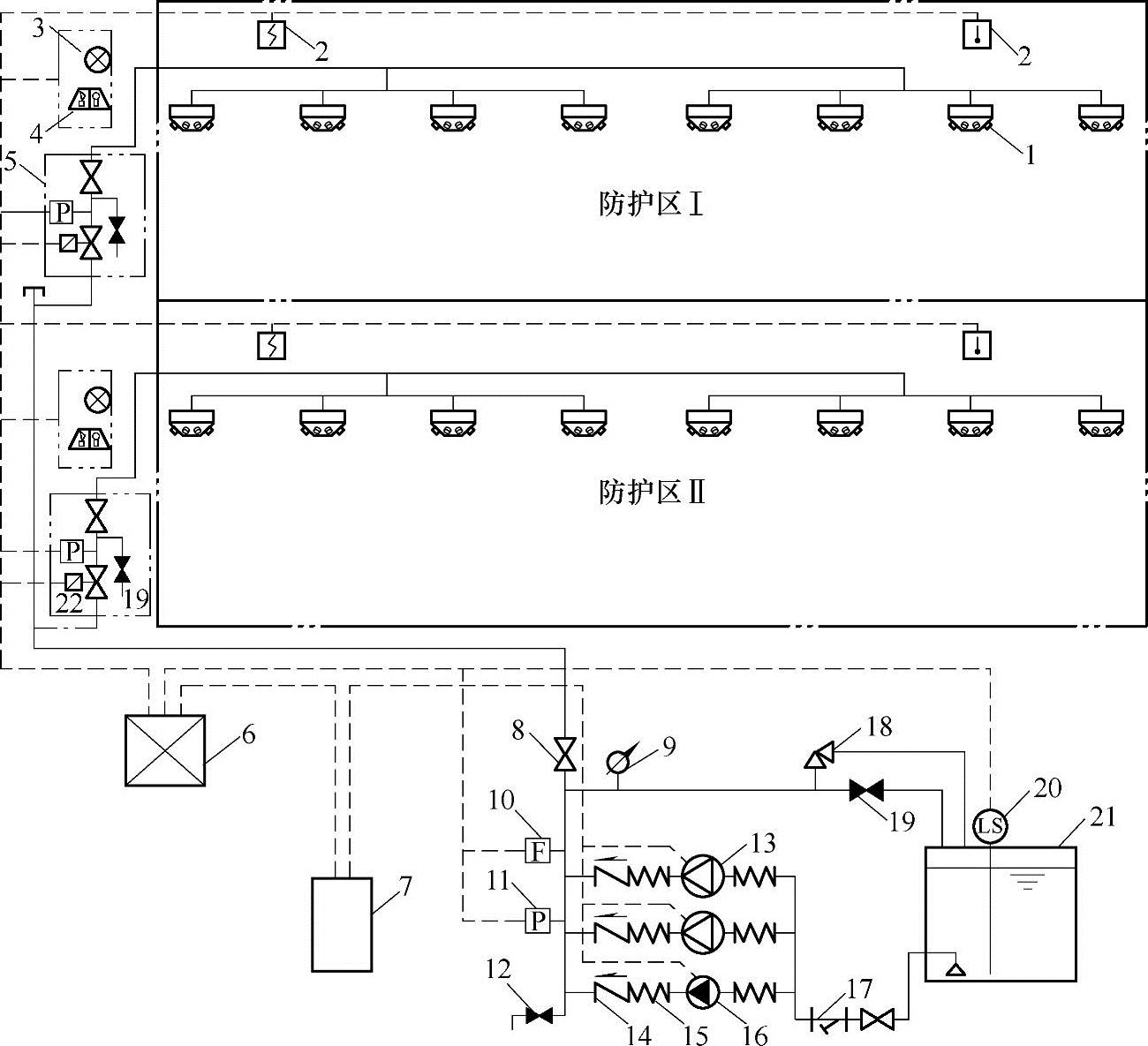

图3-5-2 开式细水雾灭火系统示意图
1—开式细水雾喷头 2—火灾探测器 3—喷雾指示灯 4—火灾声光报警器 5—分区控制阀组 6—火灾报警控制器 7—消防泵控制柜 8—控制阀（常开） 9—压力表 10—水流传感器 11—压力开关 12—泄水阀（常闭） 13—消防泵 14—止回阀 15—柔性接头 16—稳压泵 17—过滤器 18—安全阀 19—泄放试验阀 20—液位传感器 21—贮水箱 22—分区控制阀（电磁/气动/电动阀）

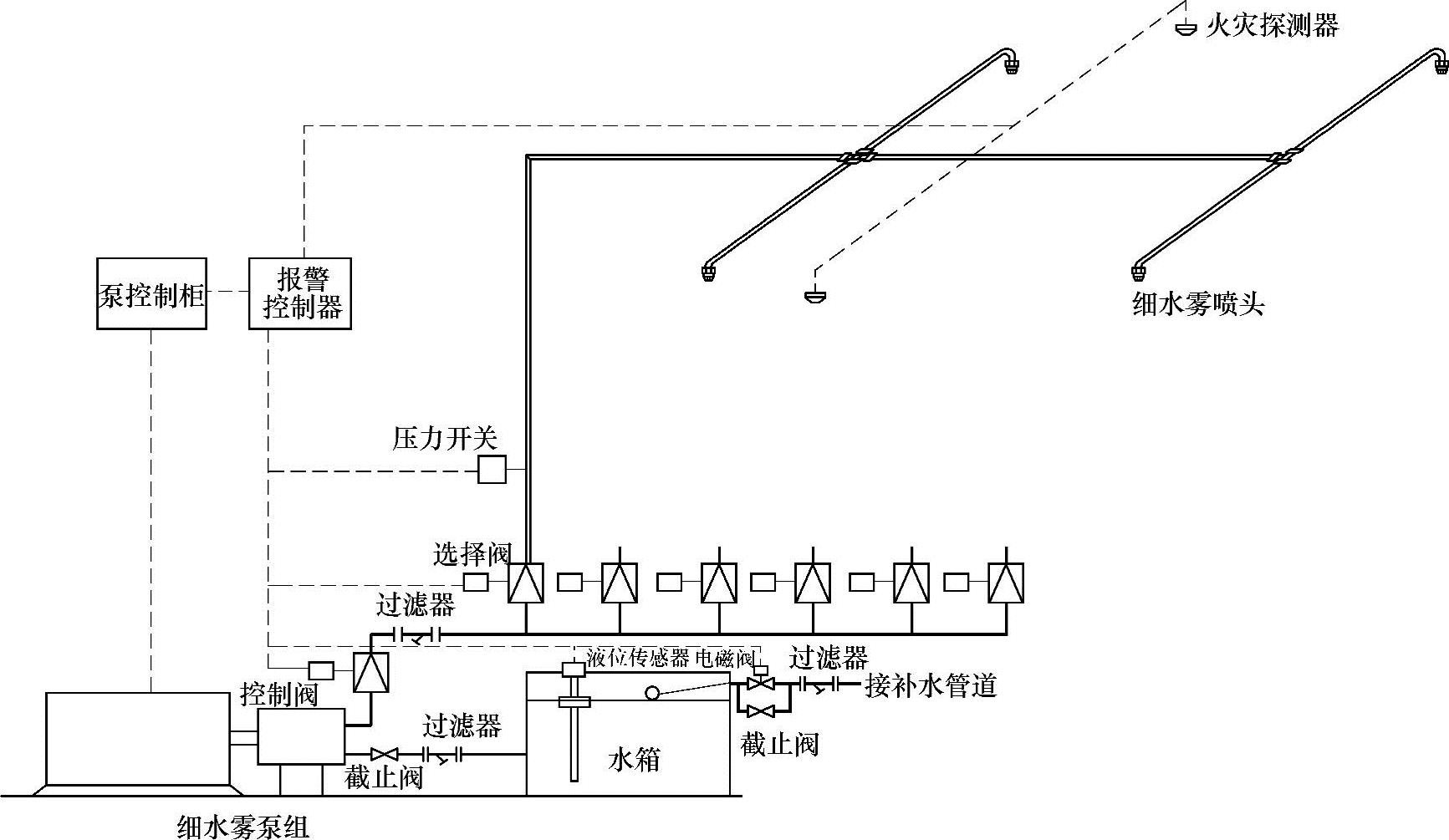

图3-5-3 高压泵组式细水雾灭火系统
图3-5-4 瓶组式细水雾灭火系统
1—储水瓶 2—瓶接头体 3、22—管接头 4—管堵 5、16、24—三通 6、14、17、25—不锈钢管 7—瓶组支架 8—分配阀 9—氮气瓶 10—虹吸管 11—软连接管 12—气体单向阀 13—报警控制器 15—四通 18—短管 19—喷头 20—探测器 21—探测线路 23—弯头
