事件树的定性分析

事件树的定性分析在绘制事件树的过程中就已进行，绘制事件树必须根据事件的客观条件和事件的特征作出符合科学性的逻辑推理，用与事件有关的技术知识确认事件可能状态，所以在绘制事件树的过程中就已经对每一发展过程和事件发展的途径作了可能性分析。

画好事件树之后的工作，就是找出发生事故的途径和类型以及制定预防事故的对策。

（一）找出事故联锁

事件树的各分枝代表初始事件一旦发生，其可能的发展途径。其中，最终导致事故的途径即为事故联锁。一般地，导致系统事故的途径有很多，即有许多事故联锁。事故联锁中包含的初始事件和安全功能故障的后续事件之间具有“逻辑与”的关系。显然，事故联锁越多，系统越危险；事故联锁中事件树越少，系统越危险。

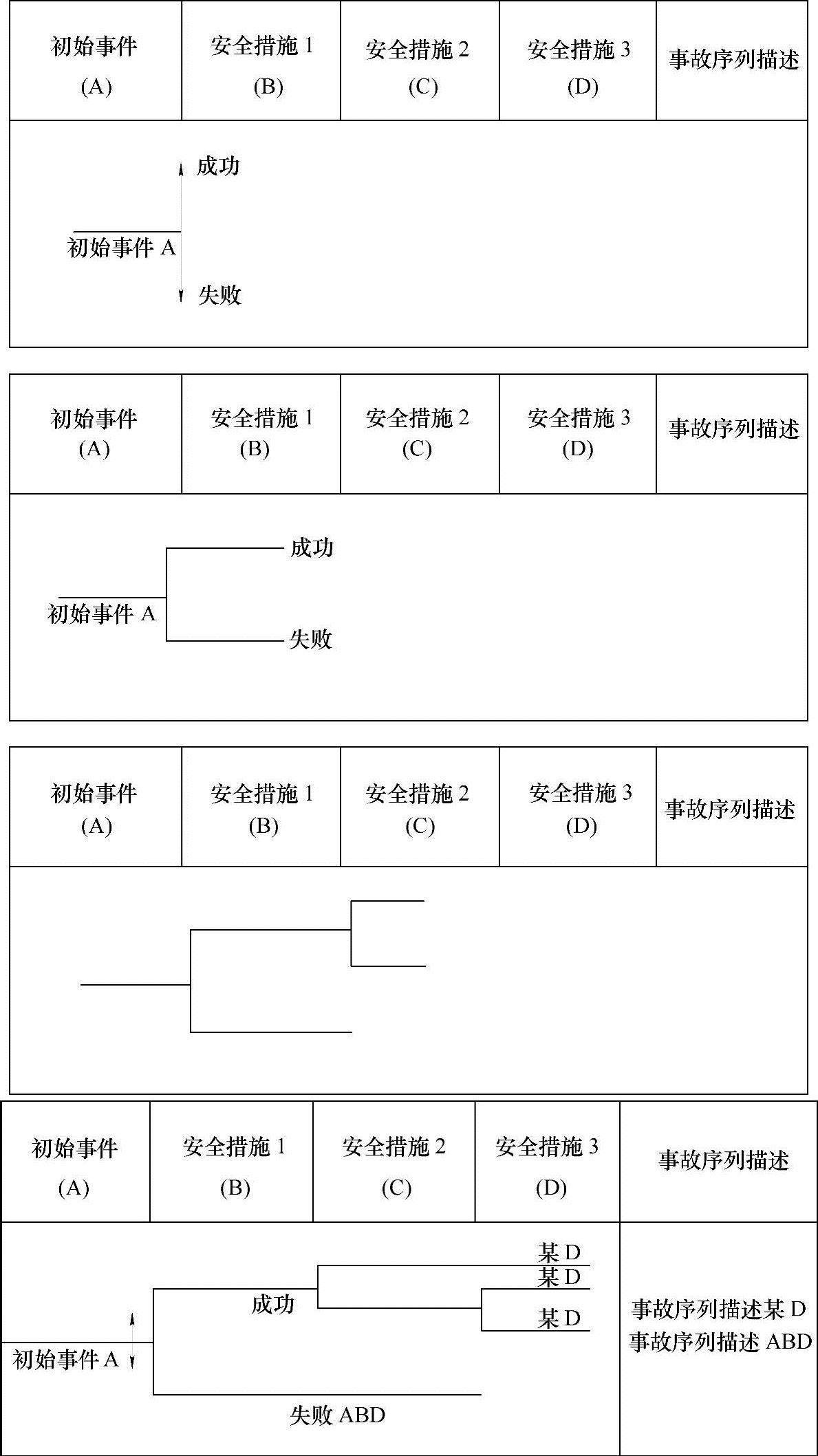

图5-3-1 事件树编制过程

（二）找出预防事故的途径

事件树中最终达到安全的途径指导人们如何采取措施预防事故。在达到安全的途径中，发挥安全功能的事件构成事件树的成功联锁。如果能保证这些安全功能发挥作用，则可以防止事故。一般地，事件树中包含的成功联锁可能有多个，即可以通过若干途径来防止事故发生。显然，成功联锁越多，系统越安全；成功联锁中事件树越少，系统越安全。
