闭式细水雾灭火系统

（一）系统组成

闭式细水雾灭火系统采用闭式细水雾喷头，系统组成如图3-5-6所示。

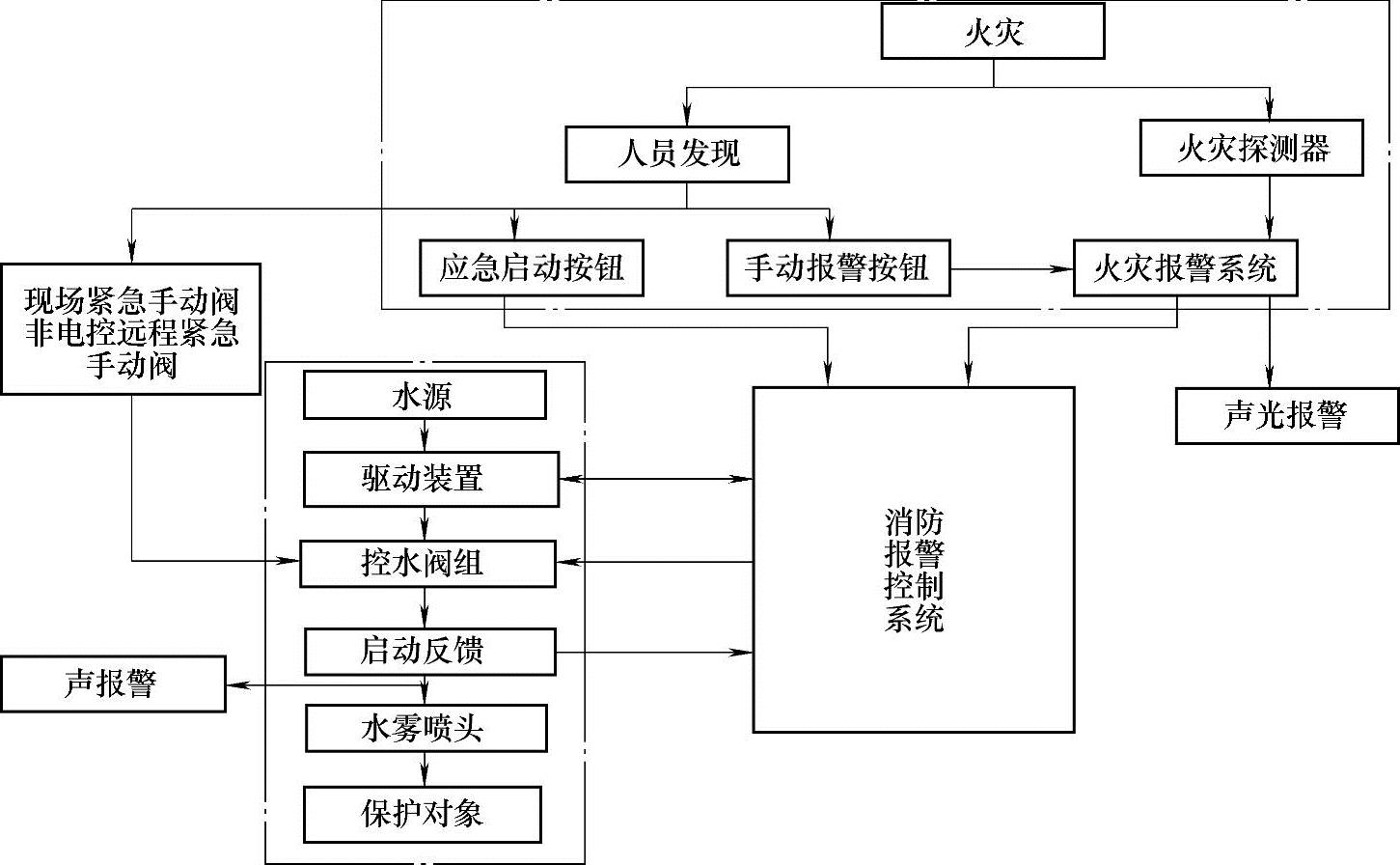

图3-5-5 开式细水雾开式灭火系统工作原理图

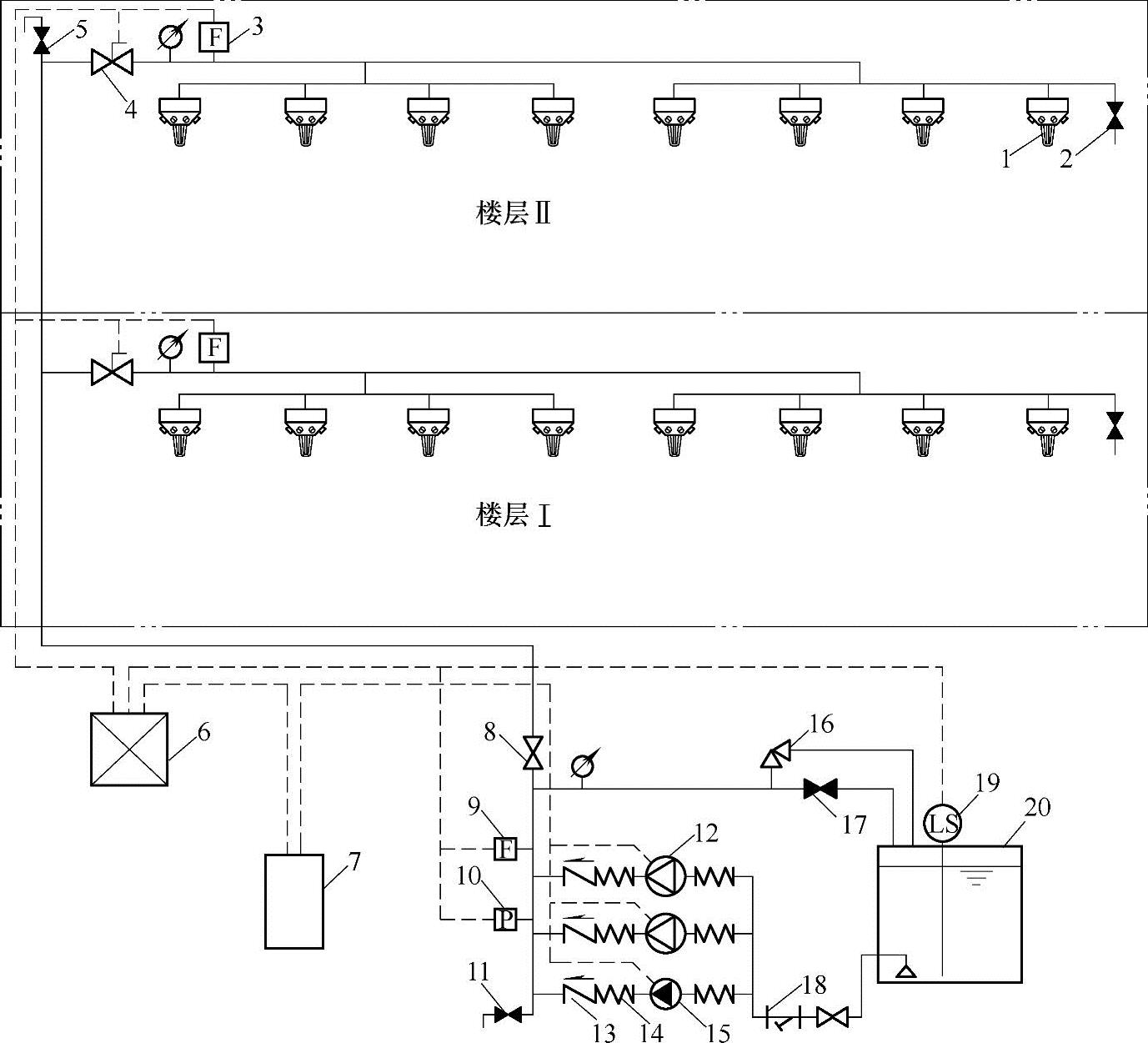

图3-5-6 闭式系统示意图

1—闭式细水雾喷头 2—末端试水阀 3—水流传感器 4—分区控制阀（常开，反馈阀门开启信号） 5—排气阀（常闭） 6—火灾报警控制器 7—消防泵控制柜 8—控制阀（常开） 9—水流传感器 10—压力开关 11—泄水阀（常闭） 12—消防泵 13—止回阀 14—柔性接头 15—稳压泵 16—安全阀 17—泄放试验阀 18—过滤器 19—液位传感器 20—贮水箱

根据使用场所的不同，闭式细水雾灭火系统又可以分为湿式系统、干式系统和预作用系统三种形式。闭式细水雾灭火系统适宜于采用非密集柜存储的图书库、资料库和档案库等保护对象。

（二）工作原理

除喷头不同外，闭式细水雾灭火系统的工作原理与闭式自动喷水灭火系统相同，有关细水雾灭火系统的组成与工作原理参见本篇第三章自动喷水灭火系统的有关内容。
