1.2.1　压线钳

压线钳即导线压接接线钳，是一种用冷压的方法来连接铜、铝等导线的工具，特别是在铝绞线和钢芯铝绞线敷设施工中经常用到。压线钳主要分为手压钳和液压钳两类，手压钳适用于直径35 mm以下的导线；液压钳主要依靠液压传动机构产生压力而达到压接导线的目的，适用于压接直径35 mm以上的多股铝、铜芯导线。压线钳的结构如图1.2.1所示。

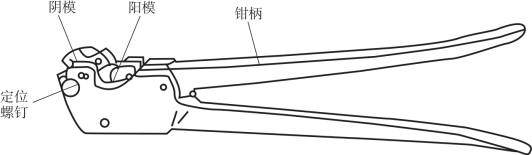

图1.2.1　压线钳的结构

1.压线钳的使用方法

（1）首先检视被压着端子与电线规格是否匹配。

（2）选择所欲压着之模具，例如欲被压着之端子规格为240 mm2，则选择240 mm2之上下模具。

（3）将模具分别装入活塞与模具固定座中。

在网线的制作过程中，压线钳是必不可少的工具之一，也是保证网络畅通的大功臣。压线钳不仅仅用于压制网线，还可使用它完成剪线、剥线和压线三种任务。压线钳共有三个压头和两个剥线口，还有一个剪线用的剪刀。压头有8p、6p、4p之分，8p用于压网线，6p用于压电话线，4p用于压听筒线。剥线口分半圆口和平口之分，半圆口用于剥网线，剥线长度应离断口13 mm左右；平口用于剥电话线，剥线长度离断口8 mm左右。部分型号钳口下方带有剪刀，可以剪断导线。

2.压线钳使用注意事项

一般根据日常使用的频率，压线钳的销、轴及轴承接触面要适时涂抹润滑油；压线钳不使用时，将其收入工具盒并存放于清洁、干燥的地方。压模前端部靠紧后须确认棘轮脱开。在使用手动棘轮压线钳的时候，不要带电压线或在带电导线附近作业，避免出现触电危险。使用时压面上不能有脏东西。使用过后，需要进行清理，再进行使用，否则会使压接不完全或发生故障。此外不可在松动的情况下继续使用。
