实训线路装接方法及规范

1.任务要求与步骤

（1）总结家庭用电线路的基本结构。

（2）检测空气开关、单控开关、双控开关的好坏。

（3）对白炽灯、日光灯组件进行检测。

（4）安装并连接单相电能表。

（5）搭建简单的白炽灯照明电路（包括220 V交流电源、白炽灯一盏、单开单控开关一个），运用单相功率表线圈前接法和线圈后接法两种方法测量白炽灯的功率。

2.主要设备器件

（1）实训工作台（含三相电源、端子排等）。

（2）导线、绝缘胶带。

（3）数字万用表。

（4）单相电能表、单相功率表。

（5）白炽灯、灯座、日光灯组件。

（6）单开单控开关、单开双控开关、电源插座、空气开关、熔断器等。

（7）各种电工工具。

3.注意事项

（1）火线进开关，零线接灯头。

（2）火线用黄、绿或红色的导线，零线用黑色导线。

（3）单相功率表的接线端子在连接好线之后要用绝缘胶带做绝缘处理。

（4）通电要在教师的监护下进行。

（5）按规程操作，防止发生触电事故。

4.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表4.2.1所示。

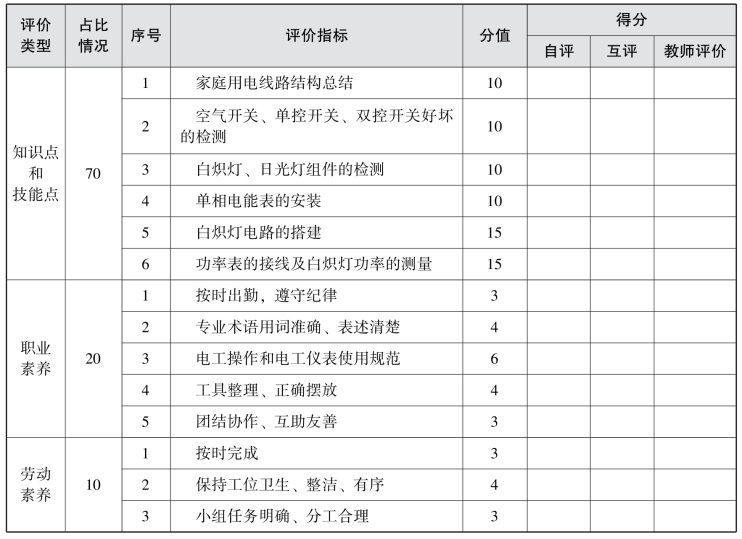

表4.2.1　任务考核评分表

5.总结反思

总结反思如表4.2.2所示。

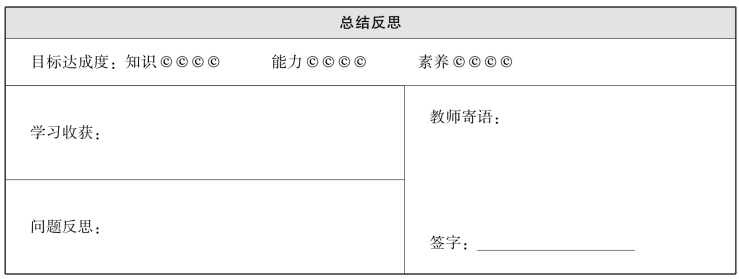

表4.2.2　总结反思

6.练习拓展

（1）总结日光灯的发光原理。

（2）结合日光灯常见故障及处理方法，总结白炽灯在使用过程中可能出现的故障，并结合故障给出相应的检修方法。

（3）结合一开双控开关的接线方式，试画出一开三控开关的接线方式。

（4）结合家庭用电线路的结构，设计办公室用电线路的电路图。

（5）能否将火线先接灯头，再串开关到零线，为什么？
