5.2.2 三相负载的连接
在三相电路中，通常把三相负载连接成星形或者三角形两种形式。
1.三相负载星形连接
把三相负载的一端与电源三根相线相连接，另一端连在一起（连接点用N′表示，N′称为负载的中性点，与电源的中性点相接），如图5.2.1所示，称为三相负载的星形连接。把这种具有三条相线、一条中性线的供电系统称为三相四线制供电系统，如果不接中性线NN′的供电系统称为三相三线制供电系统。
三相负载星形连接

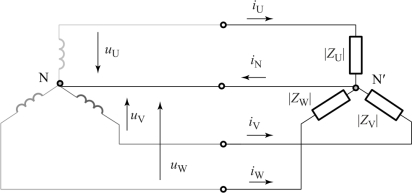

图5.2.1 三相负载星形连接
1）相电压和线电压
由图5.2.1可以看出，若忽略线路阻抗，三相负载的线电压就是电源的线电压，三相负载的相电压就是电源的相电压，所以，负载星形连接情况下，负载的线电压是相电压的
倍，即
2）相电流和线电流
每相负载中通过的电流即为相电流，用Ip表示；相线中通过的电流即为线电流，用Il表示。负载星形连接时，相线中的电流同时也流过各相负载，所以有线电流等于相电流，即
图5.2.1中，设
，则相电流和相电流为
各相负载上的相电压和相电流的相位差为
3）中性线电流
根据KCL，由图5.2.1可计算得到中性线中的电流，即
当三相负载对称时，iU、iV、iW为一组对称正弦电流，则有iU＋iV＋iW＝0，即中性电流为零，电源中性点N与负载中性点N′为等电位点，故可将中性线去掉，而成为三相三线制供电系统。此时，虽然没有中性线，但各相负载上仍然可以得到对称的三相交流电压，各相负载仍可以在额定电压下工作。如三相电动机即为三相对称负载，所以在供电的时候可以去掉中性线。
如果三相负载不对称，中性线中就会有电流流过，此时中性线不能去掉，否则会使负载上的三相电压严重不对称，导致用电设备不能正常工作。
2.三相负载三角形连接
如图5.2.2所示，把三相负载各端首尾依次相连，引出三根线与三相电源连接，称为三相负载的三角形连接。

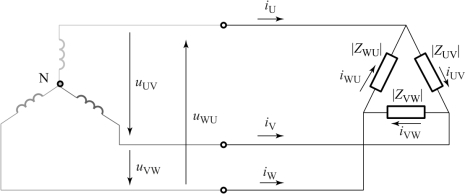

图5.2.2 三相负载的三角形连接
1）相电压和线电压
由图5.2.2可知，若忽略线路上的阻抗，三相负载上的相电压就等于电源的线电压。所以，三角形负载上的线电压和相电压相等，即
2）相电流和线电流
负载三角形连接时，由图5.2.2可知，相电流为
设
，则各相负载上电压与电流的相位差为
三相负载三角形连接
根据KCL，线电流和各相电流的关系为
当三相负载对称时，三个相电流为一组对称正弦量，其相量关系如图5.2.3所示。由此可见，三个线电流也是一组对称正弦量，且线电流Il等于相电流Ip的
倍（由相量图中的几何关系可以得到），即
图5.2.3 三相负载三角形连接时线电流和相电流的相量关系
其相位关系为：线电流滞后于对应的相电流30°。
需要注意的是：负载采用何种方式进行连接，是由负载的额定电压决定的。当负载额定电压等于电源相电压时，负载采用星形连接；当负载额定电压等于电源线电压时，采用三角形连接。
