2.4.1 电烙铁简介
1.电烙铁的结构
电烙铁是组装和检修电子设备必备工具之一，在装配过程中，电烙铁是作为热源来熔化焊锡，从而达到焊接元件或拆卸元件目的的。常用的电烙铁有三种：内热式电烙铁、自动恒温电烙铁、外热式电烙铁。目前实训室常用的是内热式电烙铁。
内热式电烙铁的结构如图2.4.1所示，主要由外壳、手柄、烙铁头（焊头）、烙铁芯（发热元件）、电源线等组成。手柄由耐热的胶木制成，不会因电烙铁的热度而损坏。烙铁头由紫铜制成，它的质量好坏与焊接质量好坏有很大关系。烙铁芯是用很细的镍铬电阻丝在瓷管上绕制而成的，在常态下它的电阻值根据功率的不同为1～3 kΩ。烙铁芯外壳一般由无缝钢管制成，因此不会因温度过热而变形。某些快热型电烙铁为黄铜管制成，由于传热快，不宜长时间通电使用，否则会损坏手柄。接线柱用铜螺钉制成，用来固定烙铁芯和电源线。

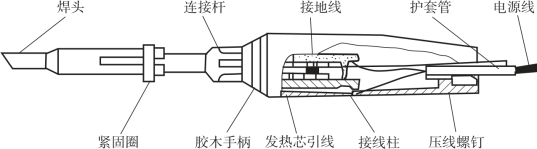

图2.4.1 内热式电烙铁的结构
内热式电烙铁通电2 min后即可使用，由于热量直接传入烙铁头，热效率可达85%以上，烙铁头温度可达350℃。
2.检测电烙铁温度
电烙铁使用温度为300℃左右，在施焊过程中，可用焊锡来估计烙铁的温度，具体方法如下：用焊锡接触烙铁头，若焊锡熔化并向四面伸展，即表示烙铁温度正常；若焊锡熔化后立即缩成圆珠状，表示烙铁温度过热。若焊锡不熔化或成糊状，表示烙铁的温度过低。电烙铁工作时要放在特制的烙铁架上，防止烫伤或烫坏其他物品。电烙铁的拿法如图2.4.2所示，有笔握式、正握式和反握式三种，焊接小型元器件一般采用笔握式拿法。

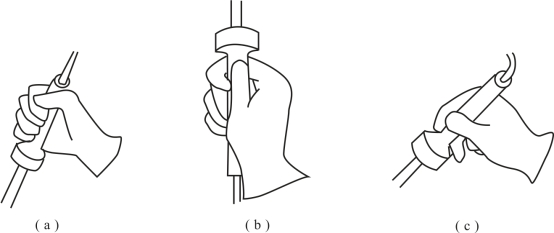

图2.4.2 电烙铁的拿法
（a）反握式；（b）正握式；（c）笔握式
3.电烙铁使用的注意事项
刚买来的电烙铁怎样启用？新烙铁接上电源通电2～3 min后，用手背渐渐靠近烙铁头，感到有热气发出，说明烙铁可以使用。接着用平锉刀在烙铁头部3～5 mm处锉出铜的光泽，然后用热烙铁沾一下松香再去挂锡（即在烙铁头镀上一层较厚的焊锡），这时就可以进行焊接。初学者要注意，只有挂上锡的烙铁才能使用，在电气设备检修中松香是最好的助焊剂。
初学焊接时，还要注意避免电烙铁停用后仍然长时间通电，否则烙铁头将“烧死”。所谓“烧死”是指烙铁头升温过高，烙铁头部的锡蒸发、氧化，不再保持锡层颜色而成黑褐色，烙铁头再也挂不上锡也无法进行焊接。这时只有用小刀将“烧死”部分重新刮光，才能再挂上锡。
准备好要焊接的元件并刮干净元件支脚表面的氧化层（可用小刀或砂纸来去除氧化层），将电烙铁通电2～3 min后，蘸松香挂锡，然后先将元件支脚沾上一层松香，接着镀上一层焊锡，最后将元件焊到电路中。在焊接时，烙铁头挂锡量不能太多，太多要抖掉一些，同时烙铁头要蘸点松香或焊点处要有松香，这样才能焊得牢固。一般焊接时间不要超过3 s，以免烫坏元件，每个焊点焊完后要静止几秒钟，待焊点自然凝固后才能搬弄元件。
初学者尤其要注意：在焊接时要避免因为担心烫坏晶体管等元件，以致焊接时间太短，焊接不牢，一拔就掉。
