1.3.2 电压表和电流表
电压表、电流表是测量电压和电流专用的仪表，其外形如图1.3.9所示。

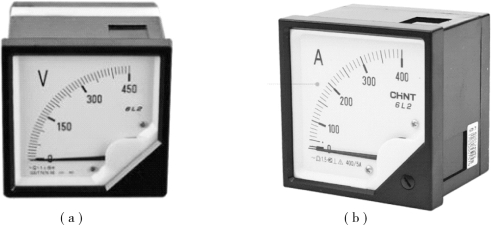

图1.3.9 电压表、电流表外形
（a）电压表；（b）电流表
1.使用方法
电压表、电流表使用方法大同小异，电压表必须并联在待测电路，电流表必须串联在待测电路，直流表负接线柱必须接入低电位端。下面以电压表为例介绍使用方法。
在用电压表测电压时，要做到：会看（看表盘）、会调（调零）、会连（连接）、会选（选量程）、会读（读数）。
一看表盘：使用前要对电压表进行观察，看表盘上的符号是不是“V”，“V”表示这个电表是电压表（“A”是电流表）。注意：“-”是直流电压表，“～”是交流电压表。再看表盘上的刻度，要弄清上、下刻度的量程（最大测量值）与每一大格、每一小格代表多大的电压。
二要调零：使用前应先观察指针是否指在“0”刻度线处，如果在“0”点的左侧或右侧，则需要旋转电压表上的调零旋钮，使指针指在“0”点。
三会连接：根据测量要求（测量哪个用电器或电路元件两端的电压），必须将电压表和被测的用电器或电路元件并联。连接时应注意：①连接电路时，开关应断开；②接线柱的接法要正确，对于测量直流时，电流要从标有“-”的接线柱流出。
四选量程：用电压表测量电压时，一要确保被测电压不能超过电压表的最大测量值，二要确保电压表安全的前提下尽量提高测量的准确程度，因此要根据被测电压的大小选择电压表的量程。一般情况下，要通过试触来选择量程。试触的作用，一是检查电压表的连接是否正确；二是确定所选用的电压表的量程是否合适。
五会读数：正确读出电压表的示数，是电学实践中必须具备的基本技能之一。
2.注意事项
（1）电压表、电流表应定期用干软布擦拭，以保持清洁。
（2）安装和拆卸电表时，应先切断电源，以免发生人身事故或损坏测量机构。
（3）接入电路之前，应先估计电路上要测量的电压、电流等是否在电压表、电流表最大量程内，以免电表过载而被损坏。选择电表最大量程时，以被测量的1.5～2倍为宜。
（4）在搬运和拆装电表时应小心，轻拿轻放，不能受到强烈的振动或撞击，以防损坏电表的零部件，特别是电表的轴承和游丝。
（5）电表的指针必须经常进行零位调整。平时指针应指在零位上，如略有差距，可调整电表上的零位校正螺钉，使指针恢复到零点的位置。
（6）测量电压时，电压表应与被测电路并联，测量电流时，电流表应与被测电路串联。测量直流电压时，应特别注意电压表的“＋”极接线端钮与电源“＋”极相连接，电压表的“-”极接线端钮与电源“-”极相连接。测量交流电压时，无须注意极性。
