技能训练

技能训练

1.任务要求与步骤

（1）总结电气原理图的绘制规则及注意事项。

（2）总结电气元件布置图的绘制规则。

（3）总结电气接线图在绘制过程中需注意哪些问题。

（4）识读图6.2.1所示某三相异步电动机的电气控制电路图，并结合电气原理图的绘制规则及注意事项说明本图中所涉及的相关知识。

（5）结合电气元件布置图的绘制规则，对图6.2.1进行实际电气线路的布局。

2.主要设备器件

（1）实训工作台（含三相电源、常用仪表等）。

（2）三相异步电动机。

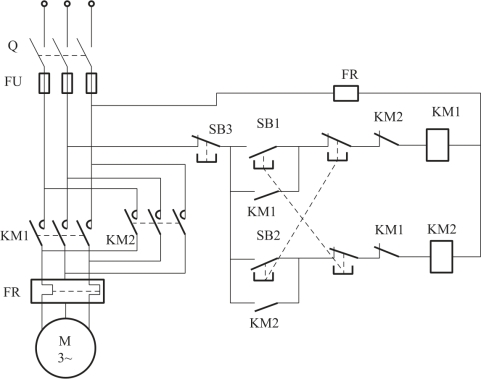

图6.2.1　三相异步电动机的电气控制电路图

（3）各种低压电器（交流接触器、热继电器、空气开关等）。

（4）兆欧表。

（5）接线端子排。

3.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表6.2.2所示。

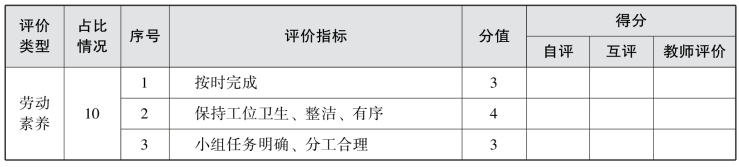

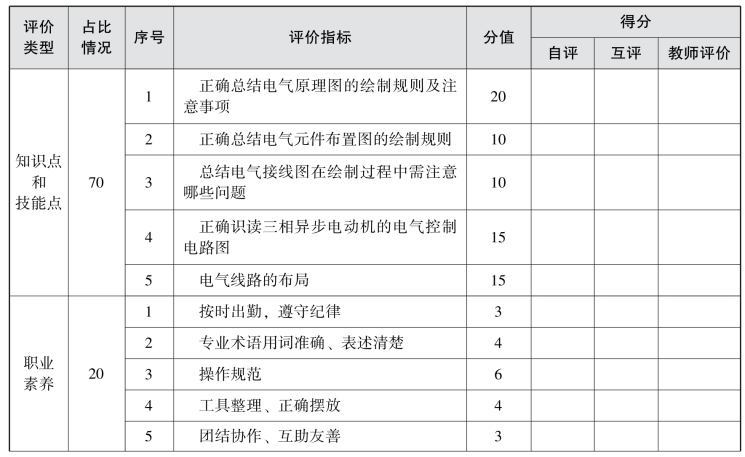

表6.2.2　任务考核评分表

续表

4.总结反思

总结反思如表6.2.3所示。

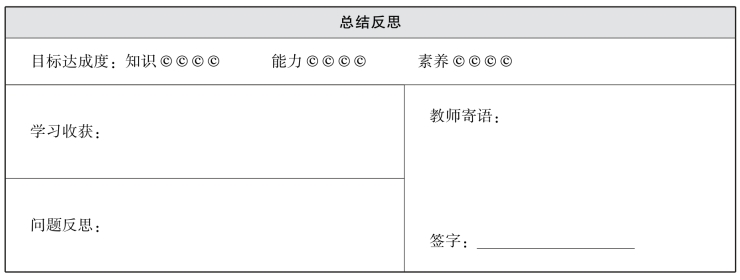

表6.2.3　总结反思

5.练习拓展

（1）什么是电气控制线路？什么是电气控制线路图？

（2）总结电气原理图的绘制规则。
