5.3.4　三相电能表

三相功率表和三相电能表的使用

三相电能表是用于测量三相交流电路中电源输出（或负载消耗）电能的仪表，它的工作原理与单相电能表完全相同，只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式，以实现对三相电能的测量。

三相电能表适用于计量额定频率为50 Hz或60 Hz的三相四线交流有功电能，固定安装在室内使用，适用于空气中不含有腐蚀性气体的环境中，在使用时，还应避免沙尘、霉菌、盐雾、凝露、昆虫等。三相电能表的外观图及内部端子排列情况如图5.3.3所示。

图5.3.3　电能表外观图

（a）外观图；（b）内部端子排列情况

电能表内部共有10个接头，面对电能表下面接线端子，1～9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C（或U、V、W）相电流互感器引出进电能表电流线圈的，1～9端中有3个接线孔在一条直线上，这3个接线端分别为A、B、C（或U、V、W）相母线（火线）引来进电能表电压线圈的。其中，1～3端中在一条直线上的两孔接A（U）相电流互感器，4～6端中在一条直线上的两孔接B（V）相电流互感器，7～9端中在一条直线上的两孔接C（W）相电流互感器；1～3端中另外一根接A（U）相相线（火线），4～6端中另外一根接B（V）相相线（火线），7～9端中另外一根接C（W）相相线（火线）。三相电能表接线图如图5.3.4所示。

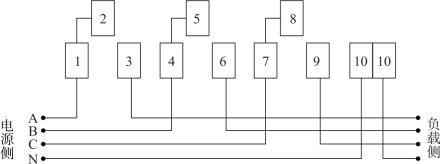

图5.3.4　三相电能表接线图
