5.1.2 三相电源的连接
三相电源
三相对称交流电源一般有两种连接方式：星形连接（
形）和三角形（△形）连接。
1.星形连接
将电源（三相交流发电机）的三相定子绕组末端L1′、L2′、L3′连在一起，三个首端L1、L2、L3分别引出三条输出线，作为与外电路相连接的端点，这种连接方法称为星形连接，如图5.1.3所示。其中，L1、L2、L3引出的三条输电线称为相线或端线，俗称火线；L1′、L2′、L3′的连接点称为中性点，从中性点引出的线称为中性线，俗称零线，用N表示。在星形连接的电源中有两种电压，分别为线电压和相电压。相电压表示绕组首端指向末端（相线到中性线）之间的电压，相线与相线之间的电压称为线电压。
如图5.1.3所示，把含有三条相线、一条中性线的三相供电系统称为三相四线制供电系统。
从图5.1.3分析可知，线电压和相电压具有如下关系：
各线电压和相电压的相量图如图5.1.4所示。

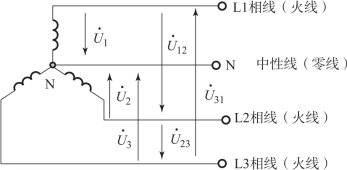

图5.1.3 三相电源的星形连接
5.1.4 各线电压和相电压的相量图
由图5.1.4可以看出，三相线电压也是对称正弦电压，若线电压有效值用Ul表示、相电压有效值用Up表示，由相量图可以得到线电压与相电压之间的关系为
相量关系如下所示：
即在对称三相电源的星形连接中，线电压是相电压的
倍，线电压超前对应的相电压30°。
目前，我国供电系统采用的线电压为380 V，相电压220 V。
2.三角形连接
将三相电源的定子绕组首端与末端依次相连接，称为三角形连接，如图5.1.5所示。从各连接点引出线给用户供电，引出的三条线称为相线或端线，即火线。较三相电源的星形连接相比，三角形连接只能引出三条相线，没有中性线。
图5.1.5 三相电源△形连接
在三角形连接中，线电压等于相电压，即Ul＝Up。
需要注意的是：每相的始端和末端不能接错，如果接错会引起环流，烧坏电源。三相交流发电机一般不采用此种接法。
