技能训练
1.任务要求与步骤
（1）利用实训台网孔板模拟一室一厅房屋，每组按照房间设计并绘制电路图（要求：卧室中控制床头灯的开关采用双控开关，其他各处开关采用单控开关即可），参考电路图如图4.3.1所示（K1为双控开关）。
（2）按照绘制的电路图准备各种元器件并进行元器件的检测。
（3）根据工艺要求按绘制的电路图装接电路并进行检查。
（4）线路自查无误，并在老师进一步检查后通电运行，观察各种电气元件的运行情况。
（5）通电完毕，断开开关，切断电源，整理元器件和实训台。
2.主要设备器件
（1）实训工作台（含三相电源、端子排等）。
（2）导线、绝缘胶带。
（3）数字万用表。
（4）单相电能表、单相功率表。
（5）白炽灯、灯座、日光灯组件。
（6）单开单控开关、单开双控开关、电源插座、空气开关、熔断器等。
（7）各种电工工具。
图4.3.1 一室一厅家庭用电线路电路图
一室一厅家庭用电线路的设计与连接
3.注意事项
（1）火线进开关，零线接灯头。
（2）尽量做到火线用红色的导线，零线用黑色导线，地线用黄绿相间的线，若没有对应颜色，则务必考虑用三种不同的颜色线作为区分。
（3）单相功率表的接线端子、接线端子排等在连接好线之后要用绝缘胶带做绝缘处理。
（4）通电要在教师的监护下进行。
（5）按规程操作，防止发生触电事故。
4.任务考核

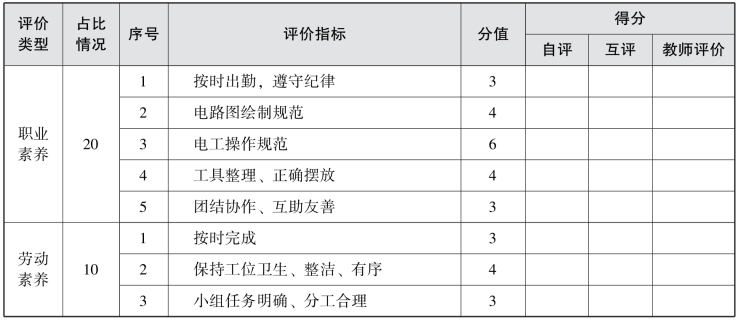

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表4.3.1所示。
表4.3.1 任务考核评分表
续表
5.总结反思

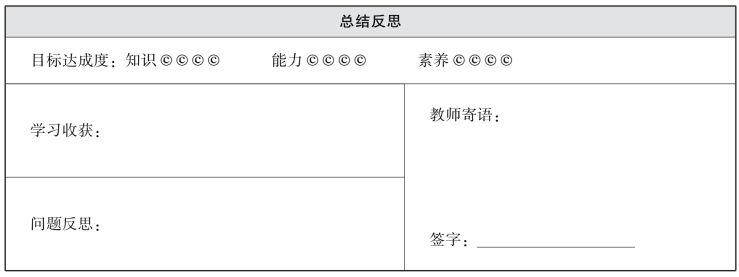

总结反思如表4.3.2所示。
表4.3.2 总结反思
6.练习拓展
（1）总结室内布线的基本原则。
（2）总结室内布线的基本步骤。
（3）总结室内布线需注意的问题。
（4）结合所学知识，总结家庭用电线路结构中各元件的安装顺序。
（5）查阅资料，列举你所了解的家庭用电线路安装过程中需要遵循的技术要求及行业规范。
（6）对照自己设计的一室一厅家庭用电线路电路图，思考如何设计能使卧室与客厅之间的连接线最少？最少需要几根？
