技能训练
1.任务要求与步骤
（1）总结三相负载两种连接方式下相电压和线电压、相电流和线电流的关系。
（2）设计简单的三相交流电路，要求：
①三相电源和三相负载均为星形连接。
②三相负载由四个白炽灯组成：负载对称时，每相负载用一个白炽灯实现；负载不对称时，选择其中一相用两个白炽灯并联，其他两相各一个白炽灯实现。
（3）对所设计的三相电路进行装接、检查。
（4）线路自查无误，并在老师进一步检查后通电，观察各相负载的工作情况。
（5）运用电压表、电流表分别测量表5.2.1所示数据。

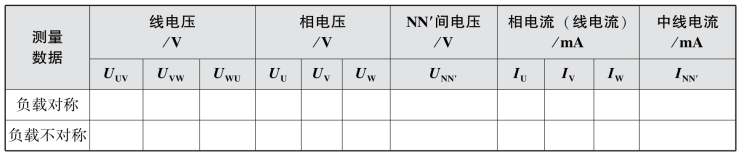

表5.2.1 三相负载星形连接测量数据
（6）对表5.2.1中数据进行分析，总结可以得出的结论。
（7）通电完毕，断开开关，切断电源，整理元器件和实训台。
2.主要设备器件
（1）实训工作台（含三相电源、端子排等）。
（2）导线、绝缘胶带。
（3）数字万用表。
（4）交流电压表、交流电流表。
（5）白炽灯、灯座。
（6）单开单控开关、空气开关。
（7）各种电工工具。
3.注意事项
（1）切记电压表要与被测量元件进行并联，电流表要与被测量的元件进行串联。
（2）分别用黄、绿、红色的导线代表U、V、W三相，零线用黑色线。
（3）交流电压表、交流电流表的接线端子在连接好线之后要用绝缘胶带做绝缘处理。
（4）通电要在教师的监护下进行。
（5）按规程操作，防止发生触电事故。
4.任务考核
根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表5.2.2所示。

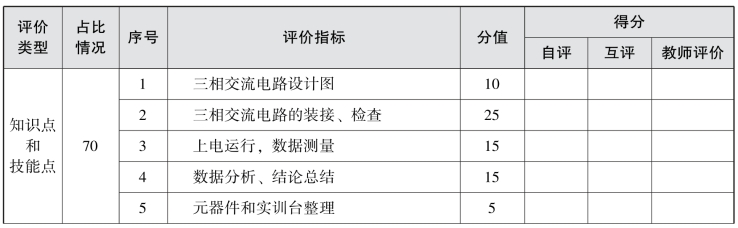

表5.2.2 任务考核评分表

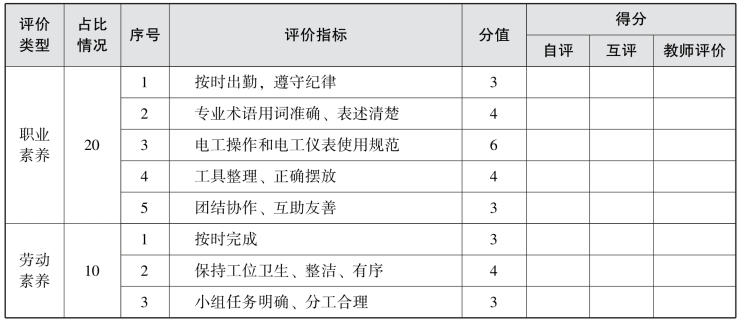

续表
5.总结反思
总结反思如表5.2.3所示。

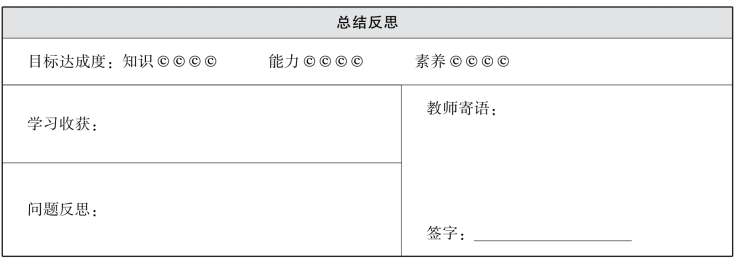

表5.2.3 总结反思
6.练习拓展
（1）进一步总结三相负载星形连接时负载线电压与相电压、线电流与相电流的关系。
（2）通过测量数据，深刻体会中性线的作用并进行总结。
（3）设计三相负载三角形连接的三相交流电路（包括负载对称和不对称两种情况），并进行实际线路的装接、检查和数据测量，在此基础上，总结由测量数据得到的结论。
