技能训练
1.任务要求与步骤
（1）进一步掌握电动机单向运行控制电路的动作原理，掌握单向运行控制电路的设计及装接方法。
（2）深刻理解电动机控制线路电气自锁的意义。
（3）进一步掌握正确选用、检测、使用空气断路器、交流接触器、热继电器、按钮等元器件的方法。
（4）绘制三相异步电动机单向运行控制电路的电气原理图（图6.4.2）和布置图。
（5）进一步学习电动机控制线路的设计、装接、检查和排障方法。
1）线路检查
主电路的检查：对主电路进行检查（将数字万用表置于200 Ω挡，如无说明，则主电路检查时均置于该挡位），将表笔分别放在Q下端u-v、u-w、v-w，按下KM，此时万用表的读数为电动机（电动机星形连接）两绕组的串联电阻值，测3次（u-v、u-w、vw）的电阻值应相等。
控制电路的检查（设交流接触器的线圈电阻为1.7 kΩ，将数字表置于2 kΩ挡，如无说明，则控制电路检查时均置于该挡位）：表笔放在控制线路电源两端，此时万用表的读数应为无穷大。
按下SB1（启动按钮）或KM的测试按钮，读数应为KM线圈的电阻值，同时按下SB2，则读数变为
。
2）通电试车
通过上述检查正确后，可在教师的监护下通电试车。合上Q，接通电源，按一下启动按钮SB1，电动机正转，按一下停止按钮SB2，电动机停转，运行完毕断开Q。
2.主要设备器件
（1）实训工作台（含三相电源、常用仪表等）。
（2）三相异步电动机。
（3）导线若干、接线端子排、绝缘胶带等。
（4）兆欧表。
（5）交流接触器、热继电器、空气开关、时间继电器、按钮等低压电器。
（6）数字万用表。
（7）各种电工工具。
3.任务考核
根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表6.4.1所示。

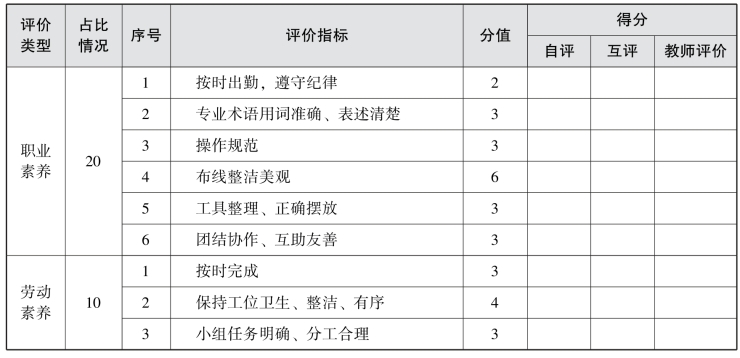

表6.4.1 任务考核评分表

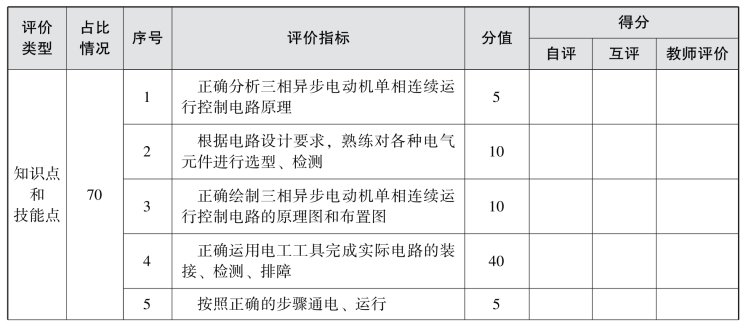

续表
4.总结反思
总结反思如表6.4.2所示。
表6.4.2 总结反思
5.练习拓展
（1）三相异步电动机的正反转控制线路中，自锁和互锁是如何实现的？自锁触头和互锁触头可以互换吗，为什么？
（2）三相异步电动机电气控制主电路中的熔断器有什么作用，实现什么功能？
（3）电动机启动时发出很大的呜呜声，不能正常启动，是什么原因？
（4）有两台三相异步电动机M1、M2，现要求M1启动后，M2才能启动；M2停止后，M1才能停止，试画出其控制电路图，并有短路、过载、欠压、失压保护。（只画控制电路即可）。
（5）在三相异步电动机单向运行线路设计装接基础上，设计三相异步电动机正反转控制线路（参考图6.4.7），并进行实际线路的装接、排障和运行。
