1.任务要求与步骤

（1）练习使用数字万用表测量各种元器件参数并进行记录。

（2）对照图1.3.17所示连接单相电动机，并用钳表测量电动机电流。

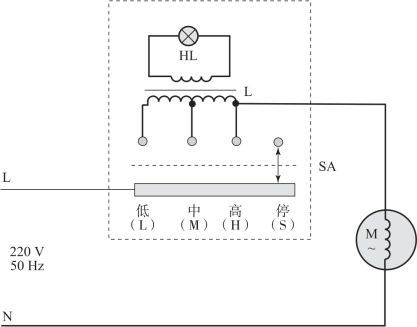

图1.3.17　连接单相电动机

（3）用兆欧表（摇表）测量电动机定子绕组对外壳的绝缘电阻，检查是否漏电。

（4）连接简单的直流电路（如叠加定理验证实验电路），运用直流稳压电源作为供电电源，直流电压表、电流表测量相应的电压、电流并进行记录和数据分析。

2.主要设备器件

（1）实训工作台（含三相电源、端子排、元器件等）。

（2）导线若干。

（3）数字万用表、钳形电流表、绝缘兆欧表（摇表）、单相电动机。

（4）待测量电工电子元器件。

（5）常用电工工具。

（6）直流稳压电源。

3.注意事项

（1）电路中元器件的额定电压应与电源电压相符。

（2）分清实训台上电源的火线和零线，开关应接在火线上。

（3）通电前，应认真检查电路，防止发生短路。

（4）测量前，认真检查仪表挡位，防止误操作或超量程损坏仪表。

（5）按规程操作，防止发生触电事故。

4.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表1.3.1所示。

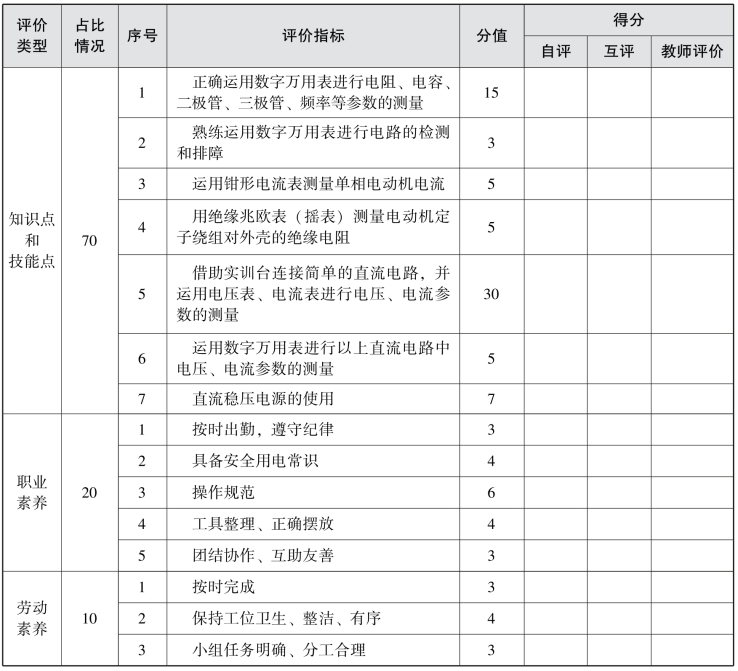

表1.3.1　任务考核评分表

5.总结反思

总结反思如表1.3.2所示。

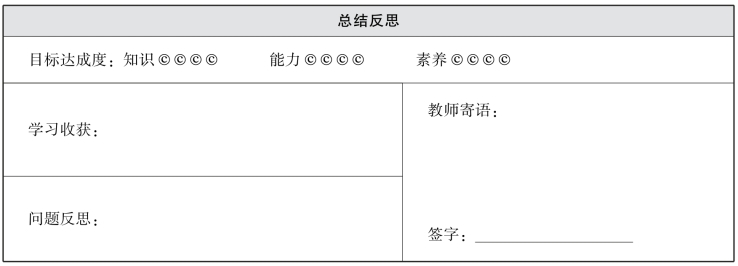

表1.3.2　总结反思

6.练习拓展

（1）如何检测绝缘兆欧表是否有故障？

（2）用摇表测量完读数后为什么不能立即停止摇动摇把？

（3）用数字万用表测量线路中的电流时，如果并接在负载两端，会发生什么现象？

（4）用摇表测量电动机定子绕组对外壳的绝缘电阻接近零，说明了什么？

（5）查阅并整理关于单相电动机的资料。
