2.1.1 电阻元件
电阻器即电阻，是表示导体对电流阻碍作用大小的参数。通常“电阻”有两重含义，一种是物理学上的“电阻”这个物理量，另一个指的是电阻这种电子元件。电阻的大小与导体的电阻率、长度和横截面积有关。由于电阻接在电路中会消耗一定的能量，所以电阻是一种耗能元件。电阻的符号是R，单位是欧姆（Ω），此外，还有千欧（kΩ）、兆欧（MΩ）等单位，它们之间的换算关系为
1.电阻的分类
电阻按伏安特性分类分为线性电阻和非线性电阻。在温度一定的情况下，电阻值基本维持在一恒定值、伏安特性基本为一条直线的称为线性电阻；电阻值随电阻的电压或电流变化而发生变化、伏安特性为一条曲线的称为非线性电阻，如图2.1.1所示。

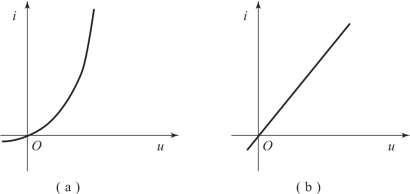

图2.1.1 电阻的伏安特性曲线
（a）非线性电阻；（b）线性电阻
电阻元件
电阻按材料分类分为线绕电阻器、碳合成电阻器、碳膜电阻器、金属膜电阻器和金属氧化膜电阻器等。图2.1.2所示为几种常见电阻的实物图。

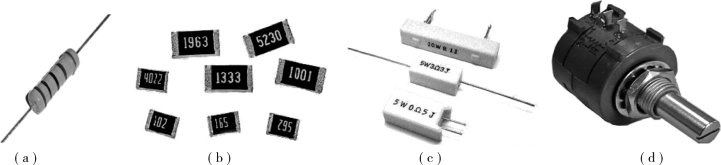

图2.1.2 几种常见电阻的实物图
2.电阻的标称阻值及标注方法
1）标称阻值
为了使生产者和使用者生产和使用电阻符合标准化的要求，国家按照一定标准制定了一系列的电阻阻值，称为电阻的标称阻值。生产者需要按照国家规定的标称阻值系列生产电阻，使用者需要按照国家规定标称阻值系列选用电阻，如表2.1.1和表2.1.2所示。

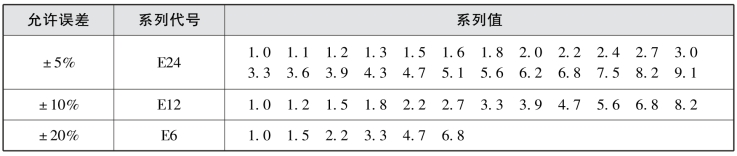

表2.1.1 常用电阻器的标称阻值
表2.1.2 常用电阻器的误差等级
2）电阻的标注方法
常见的电阻标注方法有以下3种：直接标注法、文字符号法和色环标注法。
（1）直接标注法。
将电阻的阻值及误差范围直接用数字印在电阻上，对小于1 000 Ω的阻值只标数字不标单位，对kΩ、MΩ可以只标注K、M，精度等级只标Ⅰ级和Ⅱ级，对Ⅲ级不标明。
（2）文字符号法。
用文字和数字按照一定规律组合标注电阻的阻值与误差。各符号表示的意义如下：
R（Ω）、K（千欧103）、M（兆欧106）、G（吉欧109）、T（太欧1012）。
例如：
5Ω1表示5.1 Ω；3R3表示3.3 Ω；R33表示0.33 Ω。
阻值允许误差与字母对照表如表2.1.3所示。

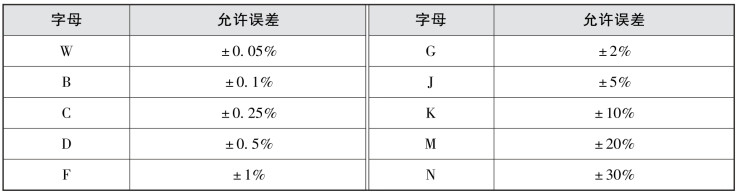

表2.1.3 阻值允许误差与字母对照表
例如：2R2K表示2.2 Ω，允许误差±10%；
6K8M表示6.8 kΩ，允许误差±20%。
（3）色环标注法。
对于体积较小的一些电阻器，其阻值和误差常以色环进行标注。各种颜色所代表的数值大小如表2.1.4所示。
表2.1.4 各种颜色所代表的数值大小
