技能训练

技能训练

1.任务要求与步骤

（1）准确表述两表法和三表法测量三相电路功率的原理。

（2）设计简单的三相交流电路，要求采用对称负载形式，每相负载用一个白炽灯实现。

（3）对所设计的三相电路进行装接、检查，具体接线顺序为：三相交流电源→三相电能表→空气开关→负载。

（4）线路自查无误，并在老师进一步检查后通电，观察各相负载的工作情况。

（5）无中性线时，运用两表法测量功率。

（6）有中性线时，运用三表法测量功率。

（7）对比两种情况下功率的测量情况。

2.主要设备器件

（1）实训工作台（含三相电源、端子排等）。

（2）导线、绝缘胶带。

（3）数字万用表。

（4）三相电能表、三相功率表。

（5）白炽灯、灯座。

（6）空气开关。

（7）各种电工工具。

3.注意事项

（1）分别用黄、绿、红色的导线代表U、V、W三相。

（2）三相功率表的接线端子在连接好线之后要用绝缘胶带做绝缘处理。

（3）通电要在教师的监护下进行。

（4）按规程操作，防止发生触电事故。

4.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表5.3.1所示。

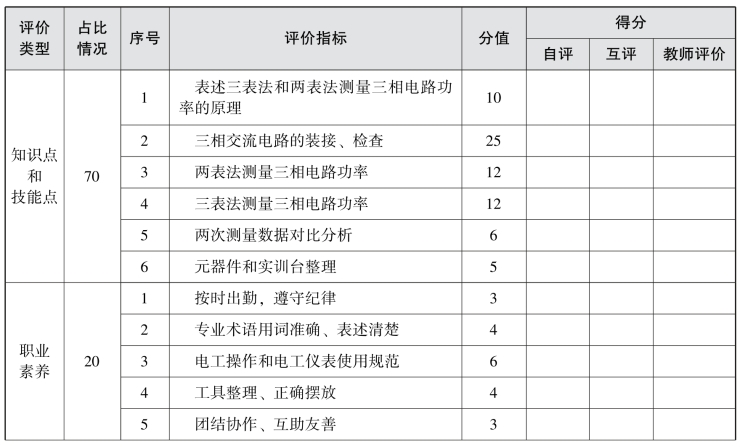

表5.3.1　任务考核评分表

续表

5.总结反思

总结反思如表5.3.2所示。

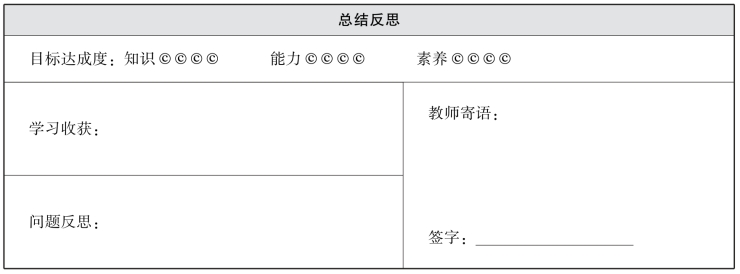

表5.3.2　总结反思

6.练习拓展

（1）进一步总结三表法和两表法测量三相电路功率的原理。

（2）设计负载三角形连接的三相电路（包括对称负载和不对称负载两种情况）并进行实际电路的装接，在此基础上，选择合适的方法测量电路的总功率。
