1.2.2 冲击电钻
冲击电钻是指以旋转切削为主，兼有依靠操作者推力产生冲击力的冲击机构，是用于砖、砌块及轻质墙等材料上钻孔的电动工具。
冲击电钻可用于天然的石头或混凝土。它们是通用的，因为它们既可以用“单钻”模式，也可以用“冲击钻”模式，所以对专业人员和自己动手者，它都是值得选择的基本电动工具。电锤依靠旋转和捶打来工作。单个捶打力非常高，并具有每分钟1 000～3 000的捶打频率，可产生显著的力。与冲击电钻相比，电锤需要最小的压力来钻入硬材料，例如石头和混凝土，特别是相对较硬的混凝土。电钻只具备旋转方式，特别适合于在需要很小力的材料上钻孔，例如软木、金属、砖、瓷砖等。冲击电钻依靠旋转和冲击来工作。
冲击电钻的冲击机构有犬牙式和滚珠式两种。滚珠式冲击电钻由动盘、定盘、钢球等组成。动盘通过螺纹与主轴相连，并带有12个钢球；定盘利用销钉固定在机壳上，并带有4个钢球，在推力作用下，12个钢球沿4个钢球滚动，使硬质合金钻头产生旋转冲击运动，能在砖、砌块、混凝土等脆性材料上钻孔。脱开销钉，使定盘随动盘一起转动，不产生冲击，可作普通电钻用。
1.冲击电钻的结构
冲击电钻的结构如图1.2.2所示。
2.使用方法及注意事项
（1）操作前必须查看电源是否与电动工具上的常规额定220 V电压相符，以免错接到380 V的电源上。
（2）使用冲击电钻前须仔细检查机体绝缘防护、辅助手柄及深度尺调节等情况，机器有无螺钉松动现象。
（3）冲击电钻必须按材料要求装入ϕ6～25 mm允许范围的合金钢冲击钻头或打孔通用钻头，严禁使用超越范围的钻头。

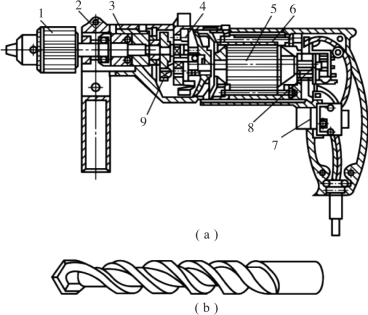

图1.2.2 冲击电钻的结构
（a）结构；（b）钻头
1—钻夹头；2—辅助手柄；3—冲击离合器；4—减速箱；5—电枢；6—定子；7—开关；8—换向器；9—锤钻离合器
（4）使用冲击电钻的电源插座必须配备漏电开关装置，并检查电源线有无破损现象，使用当中发现冲击电钻漏电、振动异常、高热或者有异声时，应立即停止工作。
（5）冲击电钻更换钻头时，应用专用扳手及钻头锁紧钥匙，杜绝使用非专用工具敲打冲击电钻。
（6）使用冲击电钻时切记不可用力过猛或出现歪斜操作，事前务必装紧合适钻头并调节好冲击电钻深度尺，垂直、平衡操作时要均匀的用力，不可强行使用超大钻头。
（7）熟练掌握和操作顺逆转向控制机构、松紧螺纹及打孔攻牙等功能。
（8）冲击电钻工作时有较强的振动，内部的电气接点易脱落，操作者应戴绝缘手套。
（9）冲击电钻在向上钻孔时，操作者应戴防护眼镜。
（10）冲击电钻导线要保护好，严禁满地乱拖，防止轧坏、割破，更不准把电线拖到油水中，防止油水腐蚀电线。
3.维护保养
冲击电钻在使用中，还应当定期进行维护和保养，具体包括：
（1）由专业电工定期更换冲击电钻的碳刷及检查弹簧压力。
（2）保障冲击电钻机身整体完好、清洁及污垢的清除，保证冲击电钻转动顺畅。
（3）由专业人员定期检查电钻各部件是否损坏，对损伤严重而不能再用的应及时更换。
（4）及时增补因作业中机身上丢失的机体螺钉紧固件。
（5）定期检查传动部分的轴承、齿轮及冷却风叶是否灵活完好，适时对转动部位加注润滑油，以延长电钻的使用寿命。
（6）使用完毕后要及时将电钻归还工具库妥善保管。杜绝在个人工具柜存放过夜。
