1.任务要求与步骤

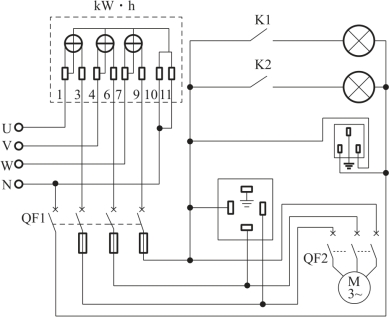

（1）结合任务知识介绍，设计小型车间供电线路，参考电路如图5.4.2所示。

（2）按自己所设计的电路图准备好所需的元器件并进行每个元器件的检测。

小型车间用电线路的设计

图5.4.2　参考电路　　　　

（3）按所设计电路图进行实际线路的装接和检查。

（4）线路自查无误，并在老师进一步检查后通电，观察线路整体工作情况。

2.主要设备器件

（1）实训工作台（含三相电源、端子排等）。

（2）导线、绝缘胶带。

（3）三相电能表、数字万用表、摇表。

（4）空气开关、单控开关。

（5）白炽灯、灯座、单相插座、三相插座。

（6）三相异步电动机。

（7）各种电工工具。

3.注意事项

（1）分别用黄、绿、红色的导线代表U、V、W三相，零线用黑色线。

（2）电动机外壳进行保护接地。

（3）端子排在连接好线之后要用绝缘胶带做绝缘处理。

（4）改接线路时必须先断开电源，每次接完线，须认真检查线路方可通电。

（5）通电要在教师的监护下进行。

（6）按规程操作，防止发生触电事故。

（7）任务实施过程中，注意人体不要触及带电的金属部分，以免触电。

4.任务考核

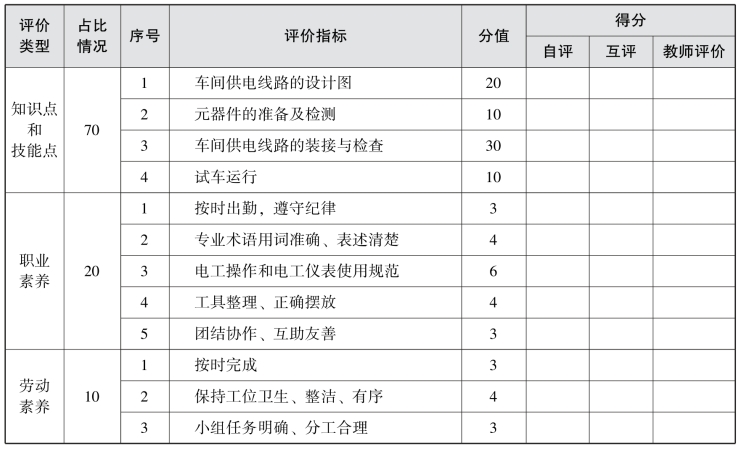

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表5.4.2所示。

表5.4.2　任务考核评分表

5.总结反思

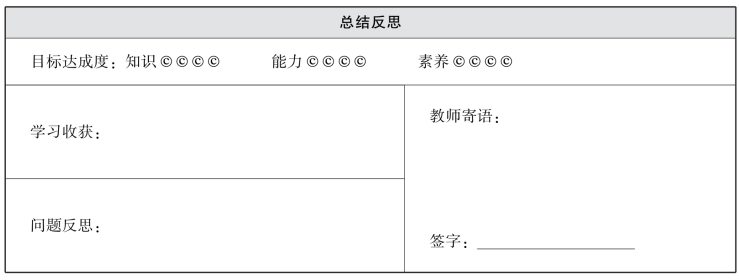

总结反思如表5.4.3所示。

表5.4.3　总结反思

6.练习拓展

（1）小型车间供配电设计的基本要求有哪些？

（2）如何实现三相异步电动机的接地保护？

（3）思考改变三相异步电动机的进线位置，电动机旋转方向有什么不同，为什么？

（4）漏电保护器如何使用？
