1.3.4 钳形电流表
钳形电流表简称“钳表”，它是一种不需要断开线路就可以直接测量交流电流的携带式仪表，如图1.3.12所示。有些钳表采用霍尔感应原理，甚至还可以测量直流电流。
1.工作原理

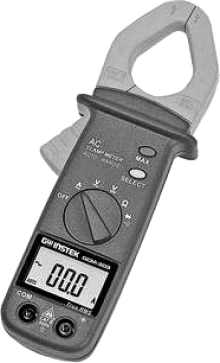

图1.3.12 钳形电流表
图1.3.13 钳形电流表测电流的工作原理
钳形电流表测电流的工作原理如图1.3.13所示，从图可以看出，钳表的工作部分实际上就是由一个开口式电流互感器和一个电流表组成的。当被测电线从电流互感器中穿过时，被测电线电流产生的磁场会在电流互感器上感应出电流，然后通过电流表显示出来。被测电线电流越大，产生的磁场越强，从而在电流互感器上感应出来的电流越大，电流表读数也越大。钳表可以通过转换开关的拨挡，改换不同的量程，但拨挡时不允许带电进行操作。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。钳表一般准确度不高，通常为2.5～5级。
2.使用方法
（1）检查钳表外观是否破损，钳口是否能闭合紧密（如果外观破损，严禁使用）。
（2）根据被测电线电流大小来选择合适量程（如果不知道电流大小，就用最大挡先测一下，然后再换到相应合适挡位）。
（3）打开钳口，将被测导线放入钳口中央（注意，导线不需要剥皮），然后松开手指，让钳表自动闭合。
（4）读数，读取显示区域显示的电流值。
（5）读数完毕，打开钳口拿出被测导线，并把挡位置于关闭状态。
需要注意的是：用钳形电流表检测电流时，一定要夹入一根被测导线（电线），夹入两根（平行线）则不能检测电流。另外，使用钳形电流表中心检测时，检测误差小。在检查家电产品的耗电量时，使用线路分离器比较方便，有的线路分离器可将检测电流放大10倍，因此1 A以下的电流可放大后再检测。用直流钳形电流表检测直流电流（DCA）时，如果电流的流向相反，则显示出负数，可使用该功能检测汽车的蓄电池是充电状态还是放电状态。
3.使用注意事项
（1）测电流时，每次只测一根导线或者同一相的电流。如果一次测两根导线，那么测出来的结果是两根导线的电流之和（注意：电流不仅有大小还有方向，如果电流方向相反，那么总电流为两个电流数值相减）。例如：当同时测灯泡的零线和火线时，由于零火线电流大小相等、方向相反，产生的磁场完全抵消，所以测出来的结果应该为零，如图1.3.14所示。如果测出来的结果不为零，那么说明灯泡的零线和火线的电流大小不相等，说明灯泡的零线或者火线有电流流向其他地方。
（2）钳表在使用的过程中，钳口必须保持干净、闭合紧密。从上面的原理图可以看出，钳表是由一个开口式电流互感器和电流表组成的，当钳口不干净或其他原因造成钳口闭合不紧密，就会有很多漏磁，从而造成很大的测量误差。
（3）钳表可以在不断开电源的情况下测量电流，但是换挡必须把导线从钳口里拿出来。由于钳表的电流互感器在运行过程中二次线路不允许开路，否则会产生很高的电压，所以在带电的情况下换挡，钳表内部会产生甚至几千伏的电压，严重威胁到仪表和人身安全。
（4）测量小电流时，为了降低测量误差、提高精确度，可以将被测导线绕几圈，如图1.3.15所示。然后将测量数值除以圈数就可以得到实际电流值。注意：圈数要以钳口中央的圈数为准。
图1.3.14 钳表测零火线
图1.3.15 被测导线绕3圈
