技能训练

2025年09月19日

版权

技能训练

1.任务要求与步骤

（1）总结概括三相异步电动机的几种启动方式及每种方式对应的优缺点。

（2）总结电气线路设计的几个基本步骤。

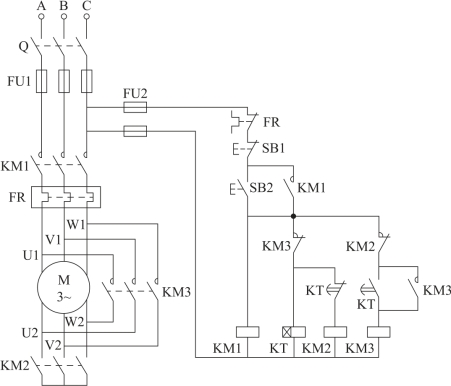

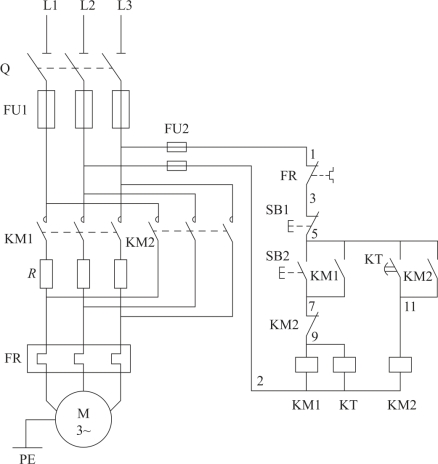

（3）绘制三相异步电动机的-△降压启动控制电路的电气原理图（图6.3.4）和布置图。

（4）正确选用、使用空气断路器、交流接触器、热继电器、按钮等元器件，并运用数字万用表分别检查其好坏。

（5）完成三相异步电动机的-△降压启动电路的装接、检查、分析和排障。

1）线路装接

线路装接应遵循“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出”的原则进行接线，即接线时应先接主电路，后接控制电路，先接串联电路，后接并联电路；并且按照从上到下、从左到右的顺序逐根连接；对于电气元件的进出线，则必须按照上面为进线、下面为出线，左边为进线、右边为出线的原则接线，以免造成元件被短接或接错。

重点注意装接线路的工艺要求：“横平竖直，拐弯成直角，少用导线少交叉，多线并拢一起走”，即横线要水平，竖线要垂直，转弯要直角，不能有斜线；接线时，要尽量避免交叉线，如果一个方向有多条导线，要并在一起走，以免造成“蜘蛛网”。

2）线路检查

线路检查结合6.3.2中自检方法，分别进行主电路和控制电路的检查。

3）通电试车

通过检查正确后，可在教师的监护下通电试车。合上Q，接通电源，按下启动按钮SB1，观察电动机启动情况。

2.主要设备器件

（1）实训工作台（含三相电源、常用仪表等）。

（2）三相异步电动机。

（3）导线若干、接线端子排、绝缘胶带等。

（4）兆欧表。

（5）交流接触器、热继电器、空气开关、时间继电器、按钮等低压电器。

（6）数字万用表。
