元器件在安装中需要注意以下几点：

（1）在进行装配前必须根据元件清单逐一核对并对元件进行测量。

（2）焊接装配顺序一般应是先小后大、先一般元件后特殊元件。

（3）元器件焊接前要先镀锡，必要时进行去污处理，确保焊接点有良好的着锡度，确保焊接质量。

（4）元器件在焊接前应摆放合理，标志字迹要外露，便于核对。元器件的插装方式可以有立式和卧式，如图2.4.6所示。

（5）同类、同体积元器件预留高度应一致。

（6）有极性元器件，应注意极性不能焊错。如电解电容极性接反会造成介质导通，漏电流增大，温度升高过快，引起爆炸。

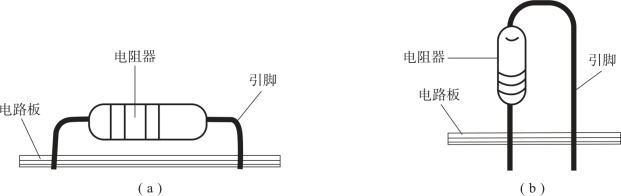

图2.4.6　手工焊接方式

（a）卧式安装；（b）立式安装

（7）焊接时间：一般不超过3 s（指电烙铁头在焊点上停留的时间），但也不宜时间过短。

（8）焊接好后的元器件多余引线在距离焊点1～2 mm处剪掉。

（9）连接导线焊接前也应先镀锡，芯线裸露部分应尽量短（避免因裸露部分过长与其他元器件接触发生短路）。

（10）要经常清理烙铁头，保持烙铁头清洁，使其有较好的着锡度，保证焊接质量。

（11）电烙铁不用时应及时放在烙铁架上，不可乱放，以免造成烫伤或烫坏物品。电源线不要与烙铁头接触，以免烫坏绝缘发生触电或短路，长时间不用时，应及时断电。

图2.4.7所示为部分元器件安装示意图。

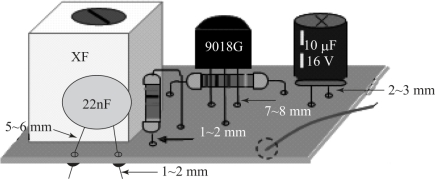

图2.4.7　部分元器件安装示意图
