技能训练

技能训练

1.任务要求与步骤

（1）运用所学知识对图2.4.8所示电路进行分析。

（2）结合电路板进行实际电路的布局和设计。

（3）用电烙铁进行元件的焊接。

（4）结合数字万用表对焊接电路进行检查。

（5）电路检查无故障情况下，带电进行调试。

（6）运用示波器观察波形。

2.主要设备器件

（1）实训工作台。

（2）电路图对应的各种元器件实物、电路板。

（3）数字万用表。

（4）直流稳压电源、信号源、示波器。

（5）手工焊接工具（电烙铁、烙铁架、吸锡器、镊子、松香、焊锡丝等）。

（6）导线。

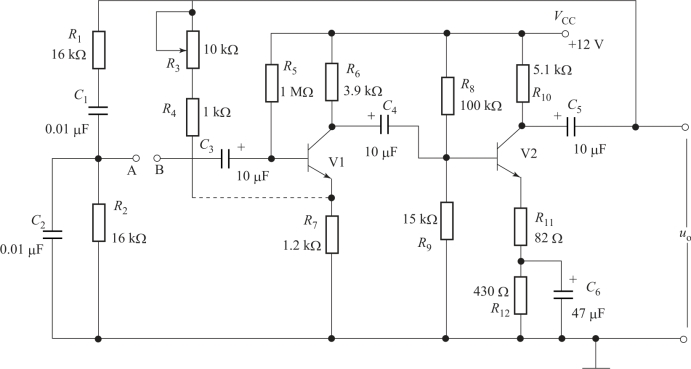

图2.4.8　电路

3.注意事项

（1）电烙铁只有挂上锡才可使用。

（2）电烙铁长时间不用时要及时断电。

（3）焊接时，遵循先小型器件后大型器件，先简单元件后复杂元件的顺序。

（4）焊接电子元件引脚不超过3 s，否则会使元件过热损坏。

（5）焊接过程中，保持实训室通风。

（6）按规程操作，防止发生触电事故。

4.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表2.4.1所示。

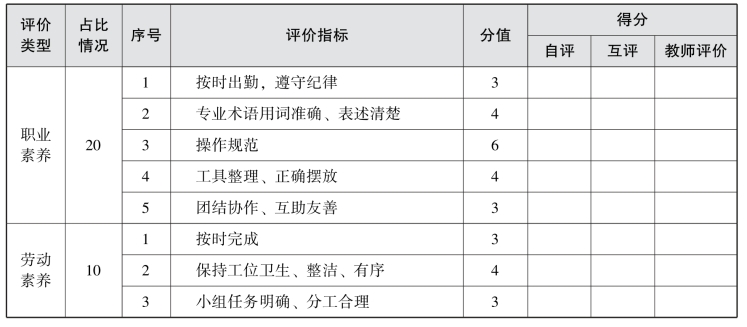

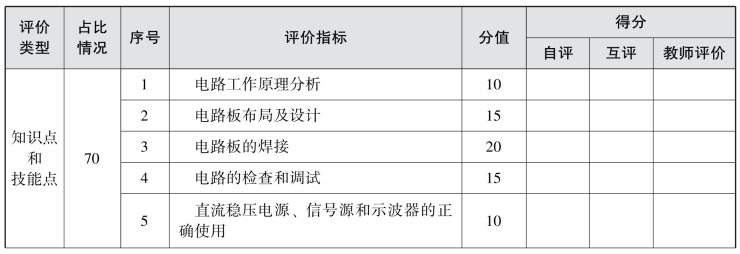

表2.4.1　任务考核评分表

续表

5.总结反思

总结反思如表2.4.2所示。

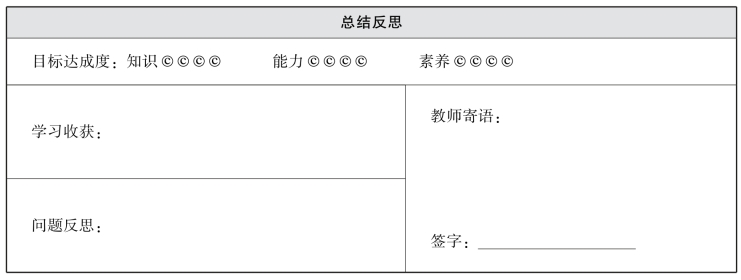

表2.4.2　总结反思

6.练习拓展

（1）简述手工焊接的基本步骤。

（2）规范的焊点应当满足什么条件？

（3）焊接时，为什么先焊接小型器件后大型器件，先焊接简单元件后复杂元件？

（4）简述手工焊接的基本要求。
