技能训练

技能训练

1.任务要求与步骤

（1）观察三相异步电动机实物，总结三相异步电动机的结构。

（2）将三相异步电动机分别进行星形和三角形两种方式的连接，并说明连接过程中的注意事项。

（3）运用兆欧表测量三相异步电动机的绝缘电阻，在满足条件的情况下，将三相交流电源与三相异步电动机（星形连接）连接，为其进行供电，观察电动机的转动方向，并说明该过程中的电磁变化；之后改变电源相序重新进行连接，再次观察电动机的转动方向。通过比较，进一步总结三相异步电动机的工作原理。

（4）思考三相异步电动机的转速与同步转速之间存在什么样的关系。

（5）识读图6.1.11所示三相异步电动机的铭牌数据，并对数据进行逐一介绍。

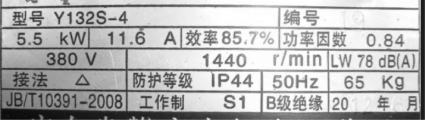

图6.1.11　三相异步电动机的铭牌数据

2.主要设备器件

（1）实训工作台（含三相电源、常用仪表等）。

（2）三相异步电动机。

（3）导线若干。

（4）兆欧表。

3.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表6.1.4所示。

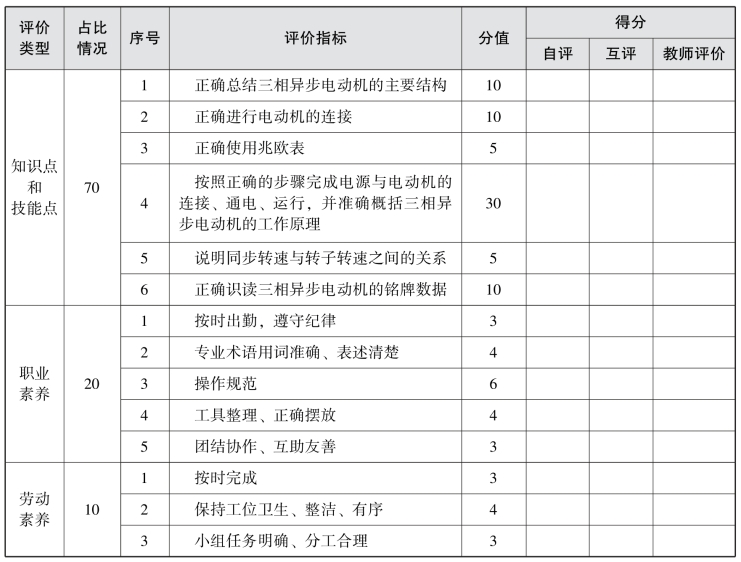

表6.1.4　任务考核评分表

4.总结反思

总结反思如表6.1.5所示。

表6.1.5　总结反思

5.练习拓展

（1）三相异步电动机额定电压、额定电流和额定功率是如何定义的？

（2）为什么三相异步电动机的转速一定低于额定转速？

（3）有一台三相异步电动机，磁极对数为4，额定转差率为0.03，额定频率为50 Hz，问电动机的额定转速和同步转速各为多少？
