技能训练

技能训练

1.任务要求与步骤

（1）结合书中内容，查阅资料，了解人体模型。

（2）画出人体模型并搭建人体模型线路图，测量人体电阻和人体模型电阻值，并将结果填写在表3.2.2中。

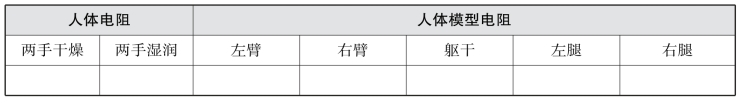

表3.2.2　电阻测量值

（3）为人体模型施加一定的电压，计算此时通过人体的电流及对应测量的通过人体模型的电流值，将计算值和测量值填写在表3.2.3中。

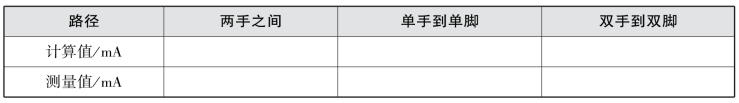

表3.2.3　电流计算值和测量值

（4）了解不同大小的电流对人体的影响。

2.主要设备器件

（1）实训工作台（含三相电源、端子排等）。

（2）导线若干。

（3）数字万用表、电流表。

（4）人体模型电阻对应的实物电阻。

（5）直流稳压电源。

（6）各种电工工具。

3.注意事项

（1）实践操作前充分了解电流对人体的伤害及电流流经人体路径的不同影响。

（2）通电前，认真检查电路，防止发生短路。

（3）测量前，认真检查仪表挡位，防止误操作或超量程损坏仪表。

（4）按规程操作，防止发生触电事故。

4.任务考核

根据任务要求与步骤，对任务完成情况进行考核，考核及评分标准如表3.2.4所示。

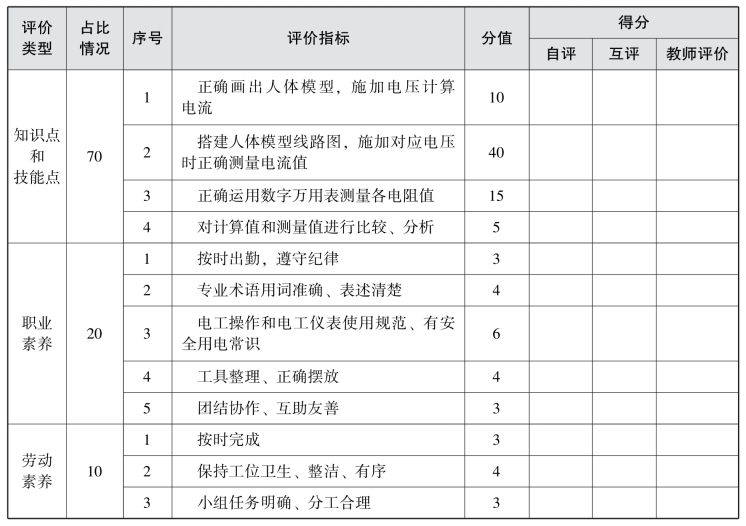

表3.2.4　任务考核评分表

5.总结反思

总结反思如表3.2.5所示。

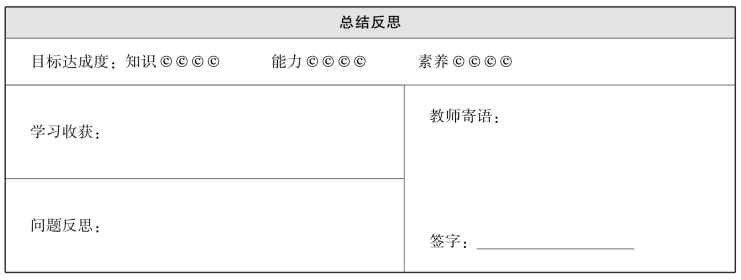

表3.2.5　总结反思

6.练习拓展

（1）人体触电的伤害程度由哪些因素决定？

（2）为什么两相触电比单相触电更为危险？

（3）对于同一个用电设备，能否同时采用保护接地和保护接零两种方式，为什么？

（4）试说明保护接地与保护接零的原理与区别。

（5）现实生活中如何避免触电，请举例说明。
