1.3.3 绝缘兆欧表
绝缘兆欧表又称摇表，是电工测量中常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。其外形如图1.3.10所示。

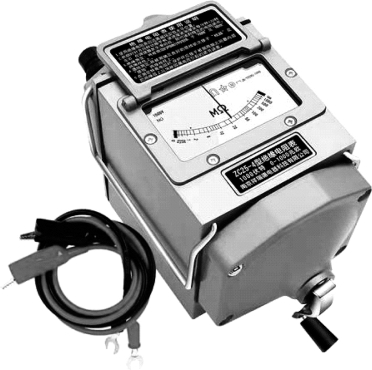

图1.3.10 绝缘兆欧表的外形
如果用万用表来测量设备的绝缘电阻，由于其电池电压最高也只有22.5 V，那么测得的只是在低电压下的绝缘电阻值，不能真正反映在高电压条件下工作时的绝缘性能。兆欧表多采用手摇直流发电机提供电源，一般有250 V、500 V、1 000 V、2 500 V等几种，其中工程中最常用到的有500 V、1 000 V、2 500 V三种，也有采用晶体管直流变换器代替手摇发电机提供高压电源的，其测量的单位为MΩ。
1.结构与原理
绝缘兆欧表主要由两部分组成：一部分是手摇直流发电机，另一部分是磁电式流比计测量机构及接线柱（L、E、G），如图1.3.11所示。手摇发电机有离心式调速装置，摇动发电机时使发电机能以恒定的速度转动，保持输出稳定。

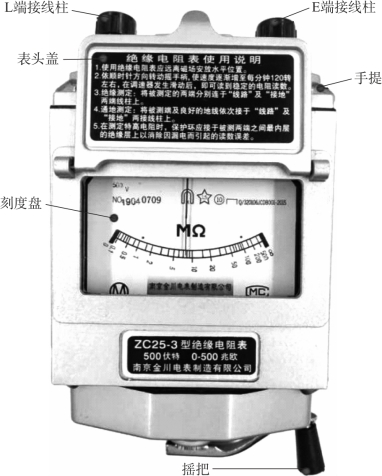

图1.3.11 兆欧表的结构
兆欧表结构
2.使用方法
（1）兆欧表应按被测电气设备或线路的电压等级选用，一般额定电压在500 V以下的设备可选用500 V或1 000 V的兆欧表，若选用过高电压的兆欧表可能会损坏被测设备的绝缘。高压设备或线路应选用2 500 V的兆欧表，特殊要求的选用5 000 V兆欧表。
（2）在进行测量前要先切断电源，严禁带电测量设备的绝缘电阻。要将设备引出线对地短路放电（对容性设备更应充分放电），并将被测设备表面擦拭干净，以保障人身安全。测量完毕也应将设备充分放电，放电前切勿用手触及测量部分和兆欧表的接线柱。
（3）兆欧表的引线必须使用绝缘良好的单根多股软线，两根引线不能绞缠，应分开单独连接，以免影响测量结果。
（4）测试前先将兆欧表进行开路试验和短路试验，检查兆欧表是否性能良好。若将两连接线柱（L、E）开路，摇动摇把，指针应指在“
”处。将两连接线柱（L、E）短接，缓慢摇动摇把，指针应指在“0”处，说明兆欧表是良好的，否则兆欧表有故障，应检修后再用。
（5）接线时，“接地（E）”接线柱应接在电气设备外壳或地线上，“线路（L）”接线柱接在被测电机绕组或导体上。若测电缆的绝缘电阻时，还应将“屏蔽（G）”接线柱接到电缆的绝缘层上，以消除绝缘物表面的泄漏电流对所测绝缘电阻值的影响。
（6）测量时，兆欧表应放置平稳，避免表身晃动，摇动摇把转速由慢渐快，使转速约保持在120 r／min，至表针摆动到稳定处读出数据，读数的单位为MΩ。
3.注意事项
（1）测量前一定要将设备断开电源，对内部有储能元件（电容器）的设备还要进行放电。
（2）读数完毕后，不要立即停止摇动摇把，应逐渐减速使摇把慢慢停转，以便通过被测设备的线路电阻和表内的阻尼将发出的电能消耗掉。
（3）测量电容器的绝缘电阻或内部有电容器的设备时，要注意电容器的耐压必须大于摇表的电压，读数完毕后，应先取下摇表的红色（L）测试线，再停止摇动摇把，防止已充电的电容器将电流反灌输入摇表导致表损坏。测完后的电容器和内部有电容器的设备要用电阻进行放电。
（4）禁止在雷电或邻近有带高压导体设备的环境下使用摇表，只有在不带电又不可能受其他电源感应而带电的场合，才能使用摇表。
