4.3.2 输送风管材质选择
常用的恶臭输送风管材质包括有机玻璃钢、不锈钢（如SS304、SS316L）和塑料管（如HDPE），详见表4-2。由于污水处理厂恶臭输送风管通常含有大量的水汽，在输送过程中会形成冷凝水，臭气中的硫化氢溶于水后会在硫氧化菌的作用下生成硫酸腐蚀，因此不锈钢管（SS304）及早先设计曾采用的混凝土风道在硫酸腐蚀下长时间运行会出现臭气泄露。当采用除了不锈钢（SS316L）外的其他金属管材时，在满足初始强度要求的前提下，还应适当加大风管壁厚留有腐蚀设计余量。管道连接处宜采用法兰加垫片的方式进行连接，不宜采用卡箍或丝扣方式连接。架空管道应采用耐腐蚀的高牌号材料，其最小壁厚应不小于1.5 mm并采用直缝焊接。法兰片厚度需不小于3 mm，非金属垫片的氯离子含量不得超过50 ppm。

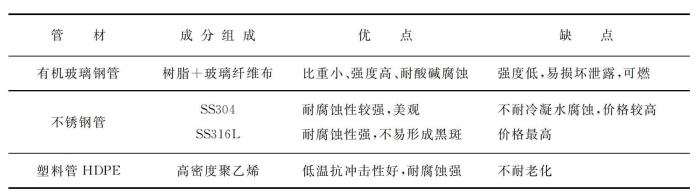

表4-2 常用恶臭输送风管管材
值得重视的是，输送系统在部分场合可能会采用正压输送，当管内输送的臭气中含有高浓度甲烷（如沼气）时，应按压力管道设计，配置相应的管道附件，并按照相关压力容器、压力管道标准执行。
管道探伤要求：
（1）抽检比例为100%。
（2）管道比较薄，无法使用超声波探伤（不低于6 mm），可要求采用射线探伤（价格高）或渗透检测法（GB 50184—2011）。
管道密封性要求：
（1）抽检比例为100%。
（2）漏风量测试细则：
①风管组两端的风管端头应封堵严密，并应在一端留有两个测量接口，分别用于连接漏风量测试装置及管内静压测量仪。
②接通电源、启动风机，调整漏风量测试装置节流器或变频调速器，向测试风管组内注入风量，缓慢升压，使被测风管压力示值控制在要求测试的压力点上，并基本保持稳定，记录漏风量测试装置进口流量测试管的压力或孔板流量测试管的压差。
③记录测试数据，观察15 min后管道内压力下降值，如管道内压力下降值小于初始压力的5%视为合格；否则为不合格，需重新返工，直至合格为止。
以上严密性试验的细节方面内容参见《通风管道技术规程》（JGJ/T 141—2017）［45］。
