6.7.2　工艺方案及流程

6.7.2　工艺方案及流程

6.7.2.1　除臭工艺方案

经过对全厂臭气散发源的系统调研，确定分为5个除臭区域，除臭工程范围包括：预处理区；浓缩液、反冲洗沉淀池；新建脱水机房、污泥堆栅、污泥料仓、污泥贮池等；高负荷曝气池；二沉池。具体除臭参数见表6-18，总设计除臭风量共15.5万m3/h。

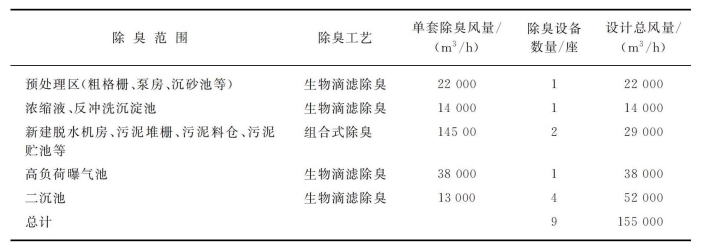

表6-18　本工程除臭一览表

6.7.2.2　除臭工艺流程

（1）预处理区。

预处理区现状已有1套除臭系统，且产生臭气浓度较低，故在现有除臭系统后端增加一套生物滴滤除臭工艺，工艺流程如图6-34所示。

图6-34　预处理区除臭工艺流程图

（2）污泥区。

脱水间、污泥料仓卸泥间、污泥贮池等构筑物，由于污泥的传输、搅动以及污泥堆放过程，产生H2S、NH3、CH4、甲硫醇等恶臭气体，臭气浓度较高、成分复杂，故采用生物洗涤+生物滴滤的组合式除臭工艺，工艺流程如图6-35所示。

图6-35　污泥区除臭工艺流程图

（3）高负荷曝气池、二沉池等。

对于高负荷曝气池、二沉池等构筑物，主要臭气成分有H2S、NH3等物质，臭气浓度较低，但除臭设备需求多，故采用运行成本低，能耗小的生物滴滤除臭工艺，工艺流程如图6-36所示。

图6-36　曝气池、二沉池除臭工艺流程图
