5.11.3 组合式除臭的工艺设计
实际污水处理厂应用的组合式除臭工艺流程图如图5-39所示，组合了化学、生物和物化三种除臭工艺，并且在各个处理单元之间设置了连通管，因此，实际运行时，三个处理单元可以根据恶臭气体成分和浓度调整前后顺序，演变出多种组合运行模式的除臭工艺。
图5-39 典型组合式除臭工艺流程图
组合式除臭工艺集合了多种各自独立的除臭单元，将各个处理单元对除臭的贡献叠加，其除臭效率远远高于单一的除臭工艺，同时通过阀门切换可以改变各个除臭单元的先后顺序具有以下特点。
1）工艺组合灵活

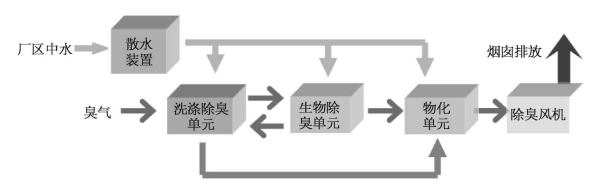

组合式除臭工艺主要由生物除臭单元、洗涤除臭单元，以及物化除臭（如光化学/光催化除臭等）单元组成。根据恶臭源的浓度和风量，可调整各工艺的组合顺序（图5-40）。
图5-40 工艺路线图
在一个组合除臭装置里通过风阀的切换可实现下述运行模式：
①洗涤除臭→生物除臭→光化学除臭→排放；
②洗涤除臭→生物除臭→排放；
③生物除臭→洗涤除臭→光化学除臭→排放；
④生物除臭→洗涤除臭→排放；
⑤洗涤除臭→光化学除臭→排放；
⑥生物除臭→光化学除臭→排放；
⑦洗涤除臭→排放；
⑧生物除臭→排放；
⑨光化学除臭→排放；
⑩全部超越，直接排放（特殊情况）。
图5-40中的数字表示工艺路线，同一数字表示同一路线。
2）除臭效率高
对于超高浓度的H2S进口浓度，先采用化学药剂喷淋的方式，例如运行模式①，先通过化学喷淋将H2S进口浓度降到100 mg/m3以内，再通过生物除臭降到1～5 mg/m3，最后通过物理化学处理降到0.01 mg/m3以下，臭气浓度降到300以下排放。
对于中低浓度的H2S进口浓度，先采用生物处理的方式，例如运行模式③，先通过生物除臭将硫化氢浓度降低到1～5 mg/m3，再通过化学药剂喷淋降到0.1 mg/m3以下，最后通过物理化学处理降低到0.01 mg/m3以下。
化学药剂喷淋要使用大量的化学药剂，物理化学处理也要用电，为了节能减排，所以基本原则是最大限度发挥生物除臭的作用，尽量少用化学药剂。
3）通过高强度循环喷水确保除臭效果
H2S进口浓度超过50 mg/m3的条件下，通过采用高强度循环喷淋方式可大大提高生物除臭的效率，同时通过循环喷水可以大大减少水的使用量。
对浓度高达300～1000 ppm（比如污水处理厂预处理段）的H2S的恶臭气体，除臭效率可达99.99%以上。
