4.3.3　输送风管的设计

4.3.3　输送风管的设计

1）管道流速的选择

管道流速的选择涉及技术和经济两方面问题。一旦流量确定，若选择较小的流速，则系统压力损失小、噪声小、动力消耗少、运行费用低，但管道断面积大、材料消耗大、基建成本高；若选择较大的流速，则管径小、材料消耗少，基建成本低，但系统压力损失大、噪声大、动力消耗大、运行费用高。因此，只有选择的流速适当，才能使管道系统的基建成本和运行费用的总和最小。

风管内的风速可参见《城镇污水处理厂臭气处理技术规程》（CJJ/T 243—2016）［31］，详见表4-3进行选取。根据工程经验，干管风速宜取6～10 m/s，支管风速宜取4～8 m/s。

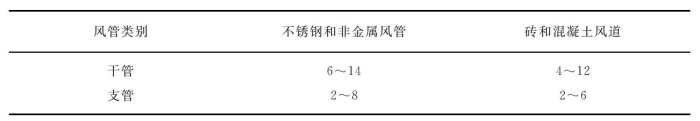

表4-3　不同风管的速度推荐值

2）管道直径的确定

当流量已知并确定好流速以后，管道直径可按式（4-37）计算：

式中　D——管道直径（m）；

Q——输送气量（m3/h）；

V——管道流速（m/s）。

3）气密性检查

不同于常规通风管道通常处于正压状态，恶臭输送风管通常处于负压状态，因此常规条件下，恶臭输送风管的气密性要求更高。其气密性检查要求应在《通风与空调施工质量验收规范》（GB 50243—2016）［46］和《通风管道技术规程》（JGJ/T 141—2017）［47］的基础上提出更高的设计要求，并在系统投运后应定期抽查才能更好地保证收集输送效果，稳定末端处理设施的运行效率。
