GB 324—2008《焊接符号表示法》的应用

在设计焊接构件标注焊缝时，按GB/T 324—2008的规定，可简明表达以下内容：

1）坡口形式、尺寸及组装焊接要求。

2）采用的焊接方法。

3）焊缝的质量要求。

4）无损检验要求。

5）其他需要标注的技术内容。

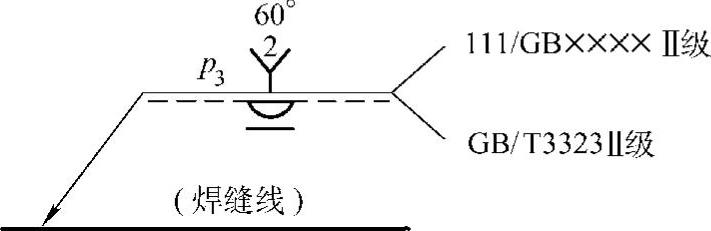

焊缝符号表示方法的实例如图2-23所示。表达含义为：焊缝坡口采用带钝边的V形坡口；坡口间隙为2mm；钝边高为3mm；坡口角度为60°；采用焊条电弧焊；背面封底焊（即焊缝背面清根后再封底焊）；背面焊缝要求打磨平整。

图2-23 焊缝符号表示方法的实例

焊缝内部质量要求达到GB/T 3323—2005《金属熔化焊焊接接头射线照相》的规定，Ⅱ级为合格。

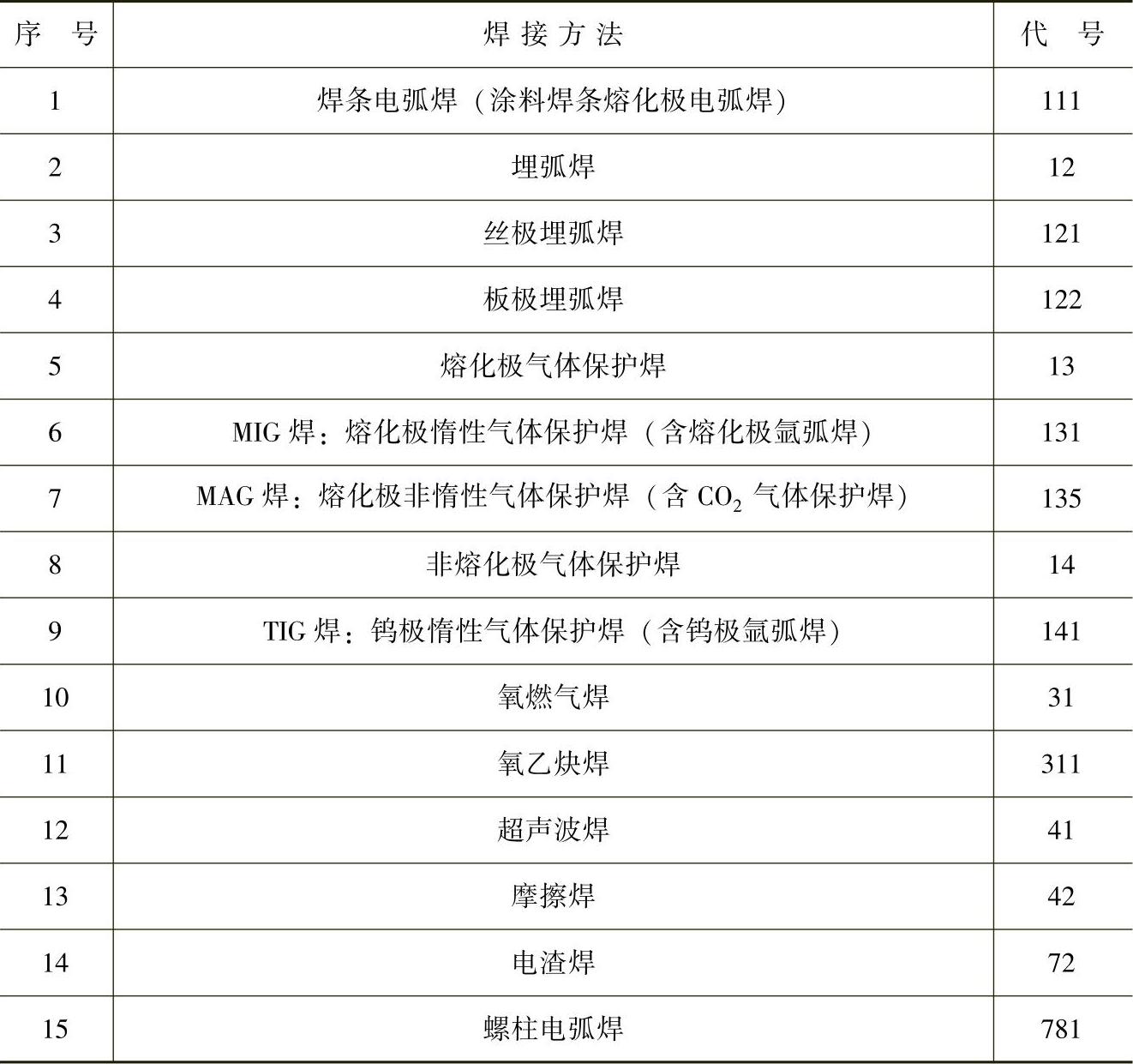

常采用的焊接方法表示代号见表2-11。焊接方法表示代号与GB/T 324—2008《焊缝符号表示法》配套使用。

表2-11 焊接方法表示代号
