焊接接头的形式

在焊条电弧焊中，由于焊件厚度、结构形状以及对质量要求的不同，其接头形式也不相同。焊接接头的基本形式有四种：对接接头、角接接头、搭接接头和T形接头，如图4-10所示。

1.对接接头

两焊件表面构成大于或等于135°、小于或等于180°夹角的接头称为对接接头，如图4-10a所示。这种接头能承受较大的载荷，是焊接结构中最常用的接头形式。

2.角接接头

两焊件端部构成大于30°、小于135°夹角的接头称为角接接头，如图4-10b所示。角接接头的焊缝承载能力很差，因此多用于一般不重要的结构或箱形构件上。

3.搭接接头

两焊件部分重叠放置构成的接头称为搭接接头，如图4-10c所示。搭接接头的应力分布不均匀，承载能力较低，但是由于搭接接头焊前准备和装配工作比对接接头简单，其横向收缩量也比对接接头小，所以在结构中仍得到应用。

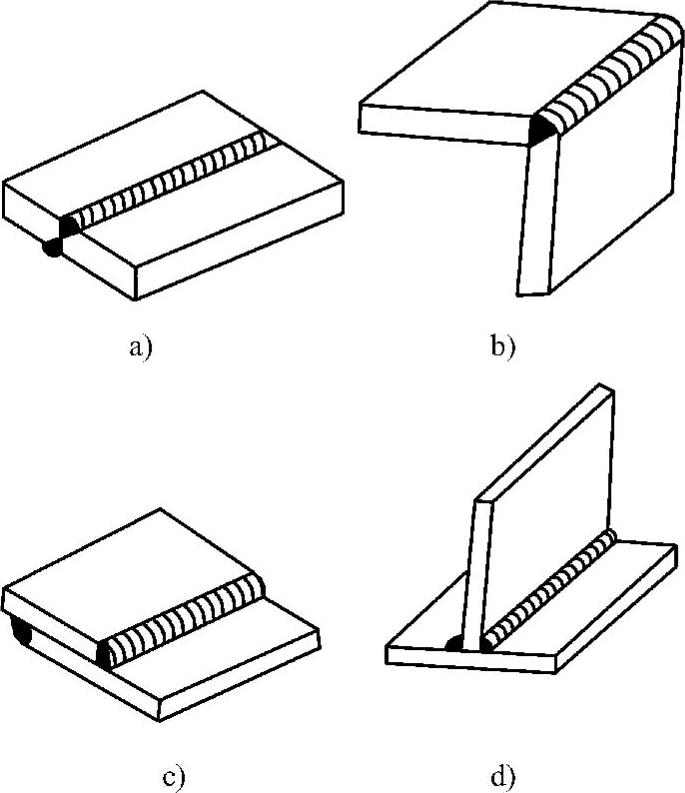

图4-10 焊接接头的基本形式

a）对接接头 b）角接接头 c）搭接接头 d）T形接头

4.T形接头

一焊件之端面与另一焊件表面构成直角或近似直角的接头称为T形接头，如图4-10d所示。T形接头能承受各种方向的力和力矩，在焊接生产中应用很普遍。
