三、电弧电压

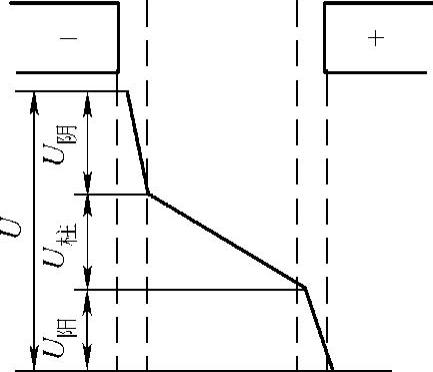

图3-4 焊接电弧压降分布的示意图

电弧两端（两电极）之间的电压降称为电弧电压，电弧电压由阴极压降、阳极压降以及弧柱压降三部分组成。当弧长一定时，焊接电弧压降的分布如图3-4所示。

电弧电压可用下式来表示：

U=U_阴+U_阳+U_柱=a+bl_弧

式中 U——电弧电压（V）；

U_阴——阴极电压降（V）；

U_阳——阳极电压降（V）；

U_柱——弧柱电压降（V）；

a——a=U_阴+U_阳；

b——单位长度的弧柱电压降，一般为20～40V/cm；

l_弧——电弧长度（cm）。

在电极材料、气体介质一定时，电弧的阴极压降和阳极压降为一常数，因此电弧电压只与电弧长度有关，即随电弧长度的增加，电弧电压增高，反之电弧电压下降。
