三、装配方法

三、装配方法

1.装配定位方法

装配过程中需要确定零件之间的相对位置并将其固定，这种方法称为装配定位方法。简单结构件常用的装配定位方法是划线定位、挡铁定位和样板定位。

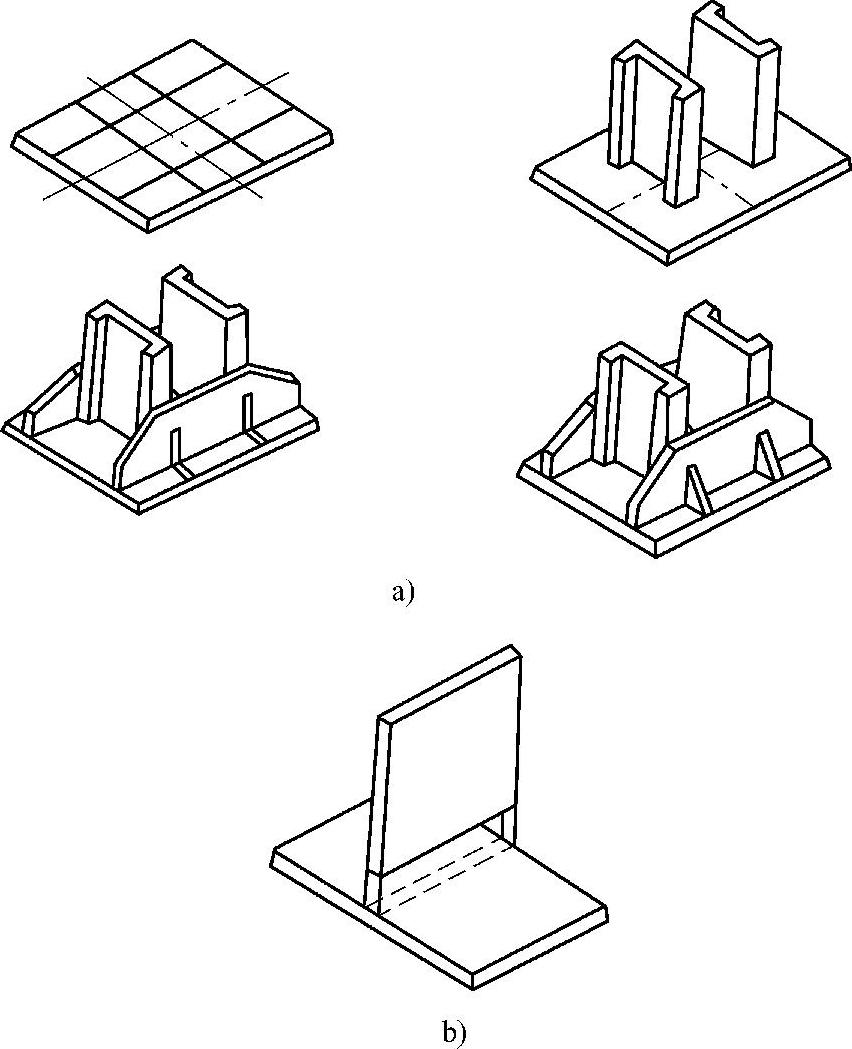

（1）划线定位 利用结构件的中心线、接合线作为定位基准线，图12-56a为型钢或钢板在装配中利用中心线定位，图12-56b为利用接合线进行定位。

图12-56 划线定位

a）利用中心线定位 b）利用接合线定位

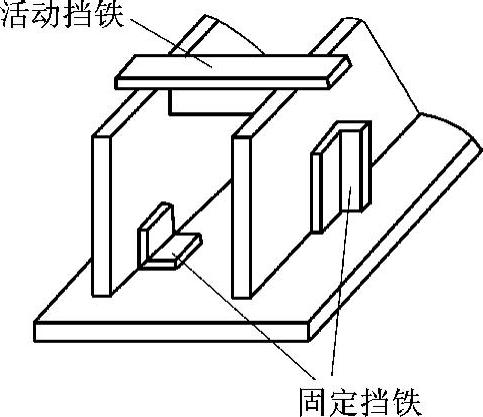

（2）挡铁定位 在零件的装配位置线上焊上挡铁，作为零件的定位依据，如图12-57所示。固定挡铁用于确定垂直板的位置，活动挡铁用于控制垂直板的顶部尺寸。

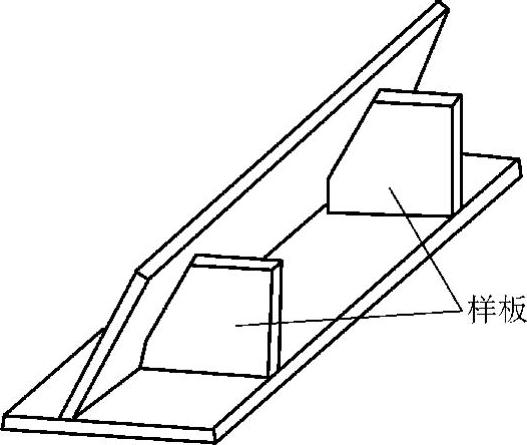

（3）样板定位 根据结构件的形状制作样板，作为装配定位基准，如图12-58所示。

图12-57 挡铁定位

图12-58 样板定位

2.装配方法

简单结构件通常采用地样装配法进行装配。地样装配法是将结构件形状按1∶1的实际尺寸直接绘制在装配平台上，然后根据零件之间的接合线位置进行装配。图12-59a所示构架的地样装配方法是：在平台上划出俯视图的外轮廓线和接合线，在轮廓线的外周焊上挡铁，然后将零件按图样要求在地样上对准线的位置，用90°角尺找好立放角钢的垂直位置并定位焊好，如图12-59b所示。

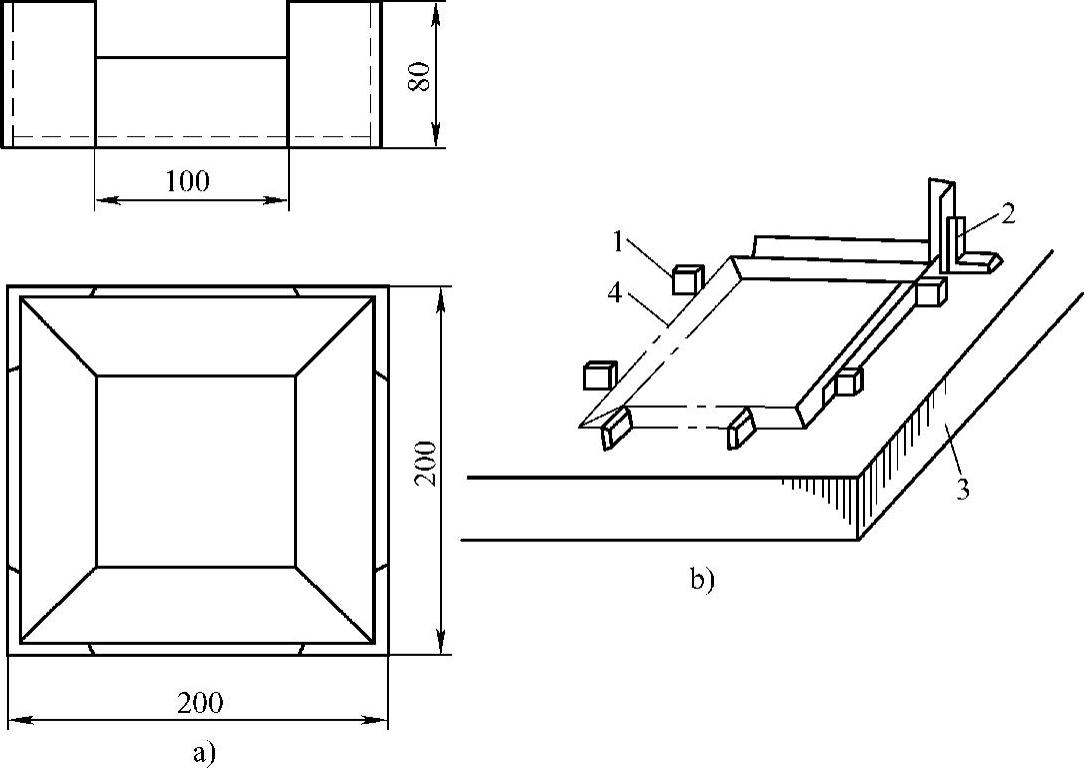

图12-59 角钢构架地样装配法

a）角钢构架图样 b）构架地样装配

1—挡铁 2—角尺 3—平台 4—外轮廓线
