水平角缝单道焊

水平角缝单道焊时，最大焊脚尺寸可达7～8mm。焊脚尺寸的要求通常与板厚相对应，焊脚尺寸不同焊枪指向位置也不同，如图8-12所示。焊脚尺寸小于5mm时，焊枪指向根部（见图8-12a）；焊脚大于5mm时，焊枪指向距根部1～2mm处（见图8-12b）。焊接时采用左焊法，这样操作方便，保护良好，成形美观。

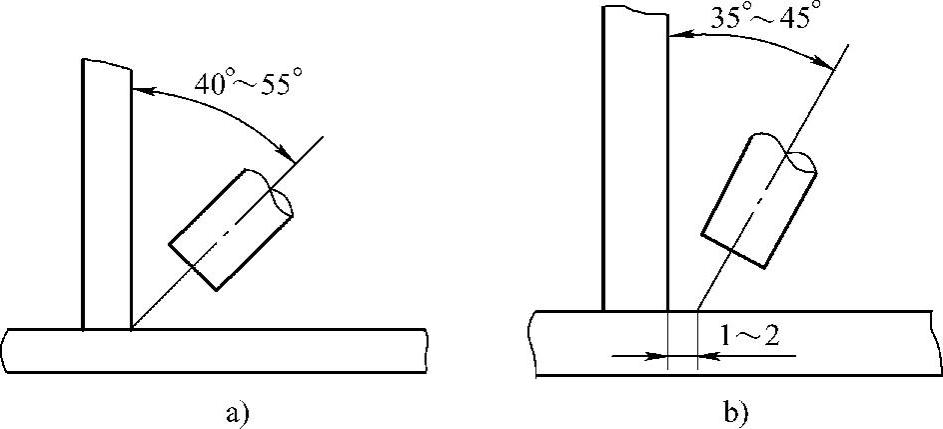

图8-12 水平角缝单道焊焊枪状态

a）250A以下，焊脚小于5mm b）250A以上，焊脚大于5mm

值得注意的是，采用大电流焊接水平角缝时，焊接速度要稍低，同时要适当地作横向摆动，焊接电流和电弧电压均稍高些。切不可过分地追求一道焊缝就获得太大的焊脚，否则将使液态金属下淌，立板出现咬边，底板产生焊瘤，焊脚大小不均匀，造成焊缝成形恶化，如图8-13所示。因此，如果所要求的焊脚尺寸较大，就应考虑采用多层焊。
