二、坡口形式

二、坡口形式

根据设计或工艺的需要，在焊件的待焊部位加工并装配成的一定几何形状的沟槽称为坡口。

1.坡口的基本形式

按照焊件的厚度和坡口准备的不同，坡口可分为I形坡口、V形坡口、X形坡口、U形坡口和双U形坡口五种基本形式，如图4-11所示。

2.坡口的作用

坡口的主要作用是保证电弧能深入根部，使焊缝根部焊透，便于清除焊渣，获得较好的焊缝成形。

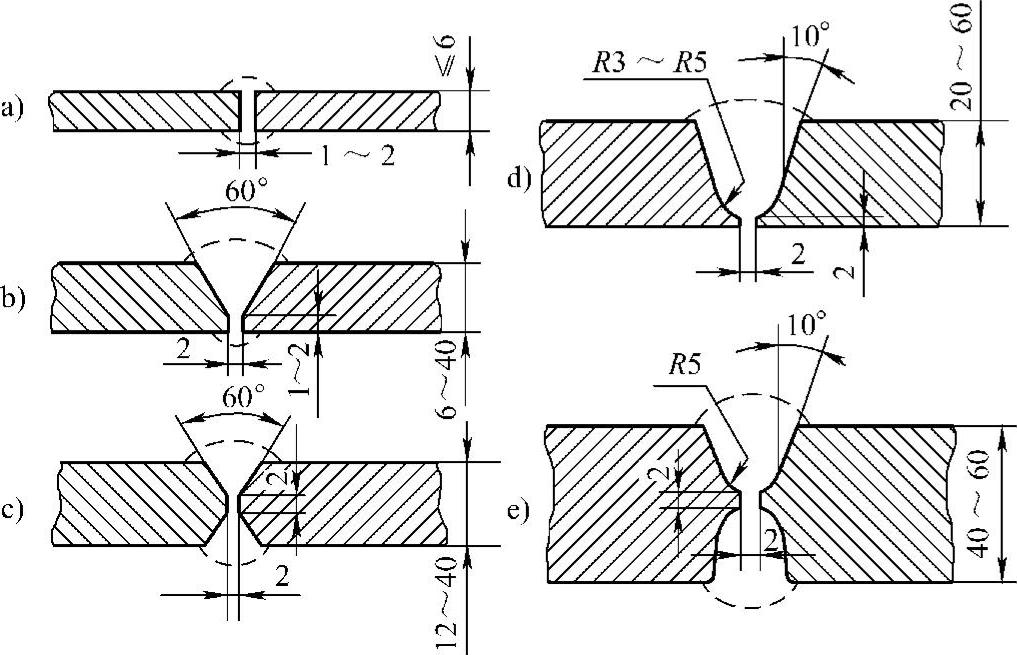

图4-11坡口的基本形式

a）I形坡口 b）V形坡口 c）X形坡口 d）U形坡口 e）双U形坡口

3.坡口的选择

坡口的选择一般遵循以下原则：

1）能够保证焊件焊透，焊条电弧焊熔深一般为2～4mm，且便于焊接操作。

2）坡口形状容易加工。

3）尽可能提高焊接生产率和节省焊条。

4）尽可能减少焊后工件变形。
