晶闸管弧焊整流器
1.晶闸管式弧焊整流器的组成

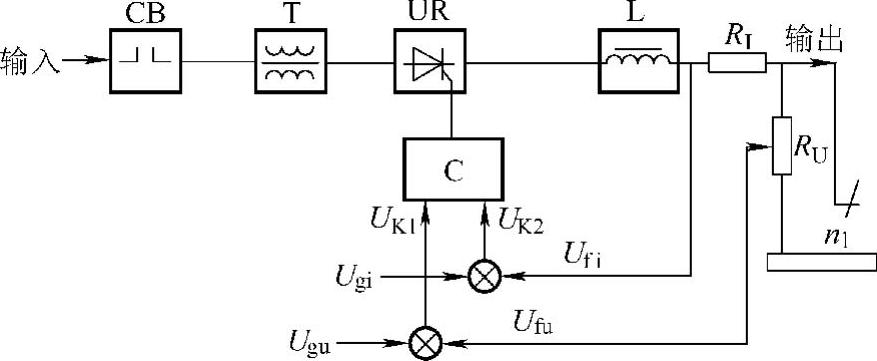

如图6-9所示，主电路由主变压器T、晶闸管整流器UR和输出电抗器L组成，C为晶闸管的触发电路，此外还有操纵和保护电路CB。
图6-9 晶闸管式弧焊整流器的组成
2.晶闸管弧焊整流器的主要特点
（1）动特性好 与硅弧焊整流器相比，晶闸管弧焊整流器内部电感小，故具有电磁惯性小、反应速度快的特点。在其用于平特性电源时，可以满足所需的短路电流增长速度；当用于下降外特性电源时，不至于有过大的短路电流冲击。且在必要时可以对其动特性指标加以控制和调节。
（2）控制性能好 由于它可以用很小的触发功率来控制整流器的输出，并具有电磁惯性小的特点，因而易于控制。这种整流器可用作弧焊机器人的配套电源。
（3）节能 它的空载电压较低，其效率、功率因数较高，输入功率较小，故节约电能。
（4）省料 没有磁饱和电抗器，故可以节省材料，减轻重量。
（5）电路复杂 除主电路和控制电路外，还有触发电路，使用的电子元件较多，这对电源使用可靠性有很大影响，同时对电源的调试和维修的技术要求也较高。
（6）存在整流波形脉动问题 晶闸管弧焊整流器空载时，晶闸管需要全导通，以输出高电压；负载时，则要求其导通角变得较小，以输出低电压。当导通角很小时整流波形脉动加剧，甚至出现波形不连续，导致焊接电弧不稳定。解决办法是在晶闸管上并联二极管和限流电阻构成稳弧电路。
3.晶闸管弧焊整流器的应用范围
具有平特性的晶闸管弧焊整流器可用于熔化极气体保护焊、埋弧焊以及对控制性能要求较高的数控焊，并可作为弧焊机器人的弧焊电源。
具有下降外特性的晶闸管弧焊整流器可用于焊条电弧焊、TIG焊和等离子弧焊。
4.典型晶闸管弧焊整流器
（1）ZX5—400型弧焊整流器的主要技术参数
输入电压：3相，380V；
额定焊接电流：400A；
电流调节范围：80～400A；
空载电压：64V；
额定负载持续率：60%。
（2）ZDK—500型弧焊整流器的主要技术参数
额定焊接电流：500A；
电流调节范围：50～600A；
额定负载持续率：80%；
额定容量：36.4kVA；
质量：350kg；
外形尺寸：940mm×540mm×1000mm。
