装配基准面的选择与装配工、量、夹具

1.装配基准面的选择

装配时，结构件与装配平台相接触的面称为装配基准面。简单结构件的装配基准面可按下列两点选择：

1）在结构件上有若干个平面的情况下，应选择较大的平面作为装配基准面。

2）选择的装配基准面要使装配过程最便于对零件进行定位与夹紧。

2.装配工、量、夹具

结构件装配时所使用的工、量具主要有锤子、大锤、角尺、卷尺和粉线；使用的夹具主要有楔条夹具、杠杆夹具和螺旋夹具，如图12-55所示。

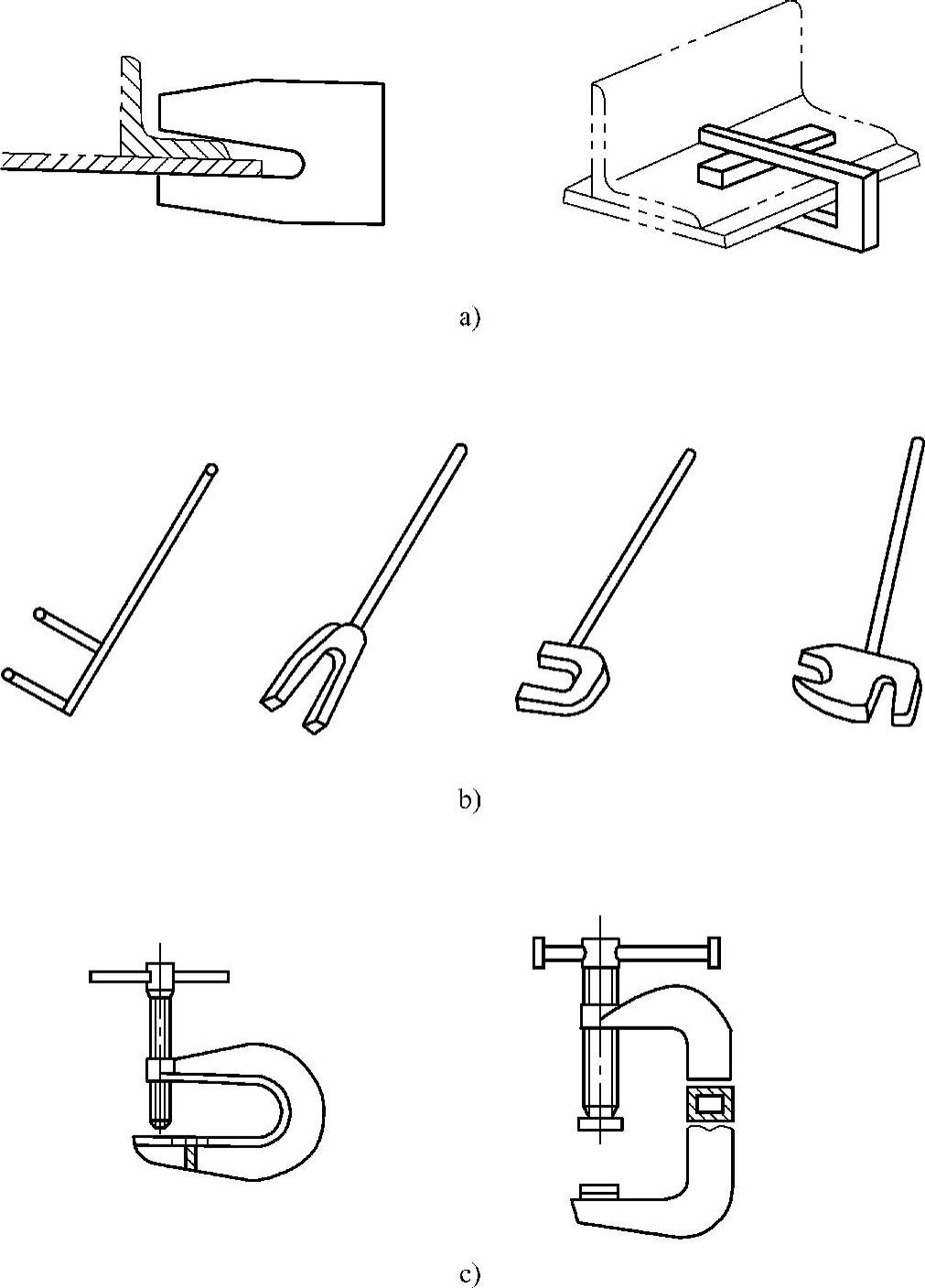

图12-55 结构件的装配夹具

a）楔条夹具 b）杠杆夹具 c）螺旋夹具
