弧焊电源常见故障的排除

三、弧焊电源常见故障的排除

1.弧焊变压器常见故障及排除(见表6-7)

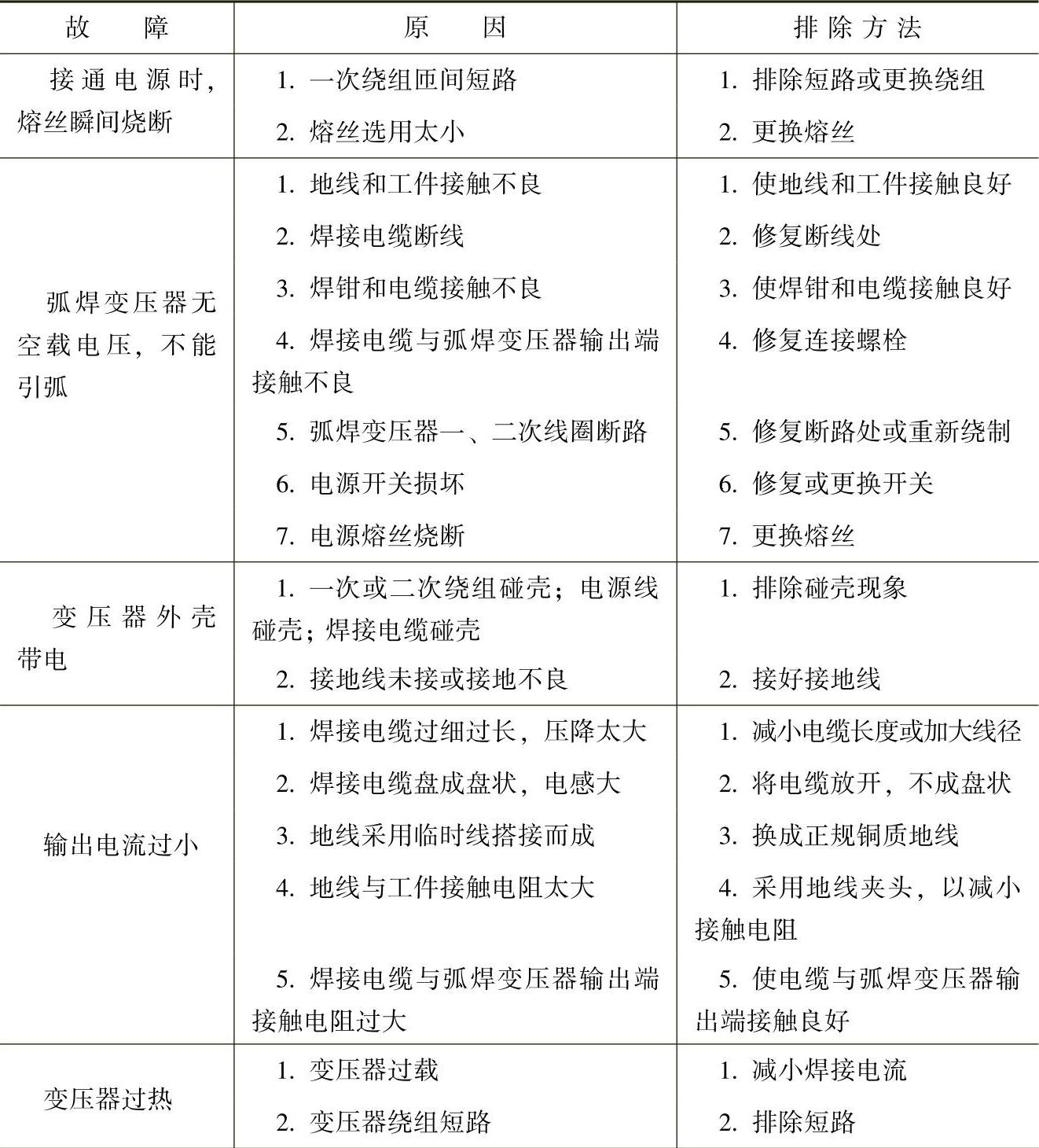

表6-7 弧焊变压器常见故障及排除

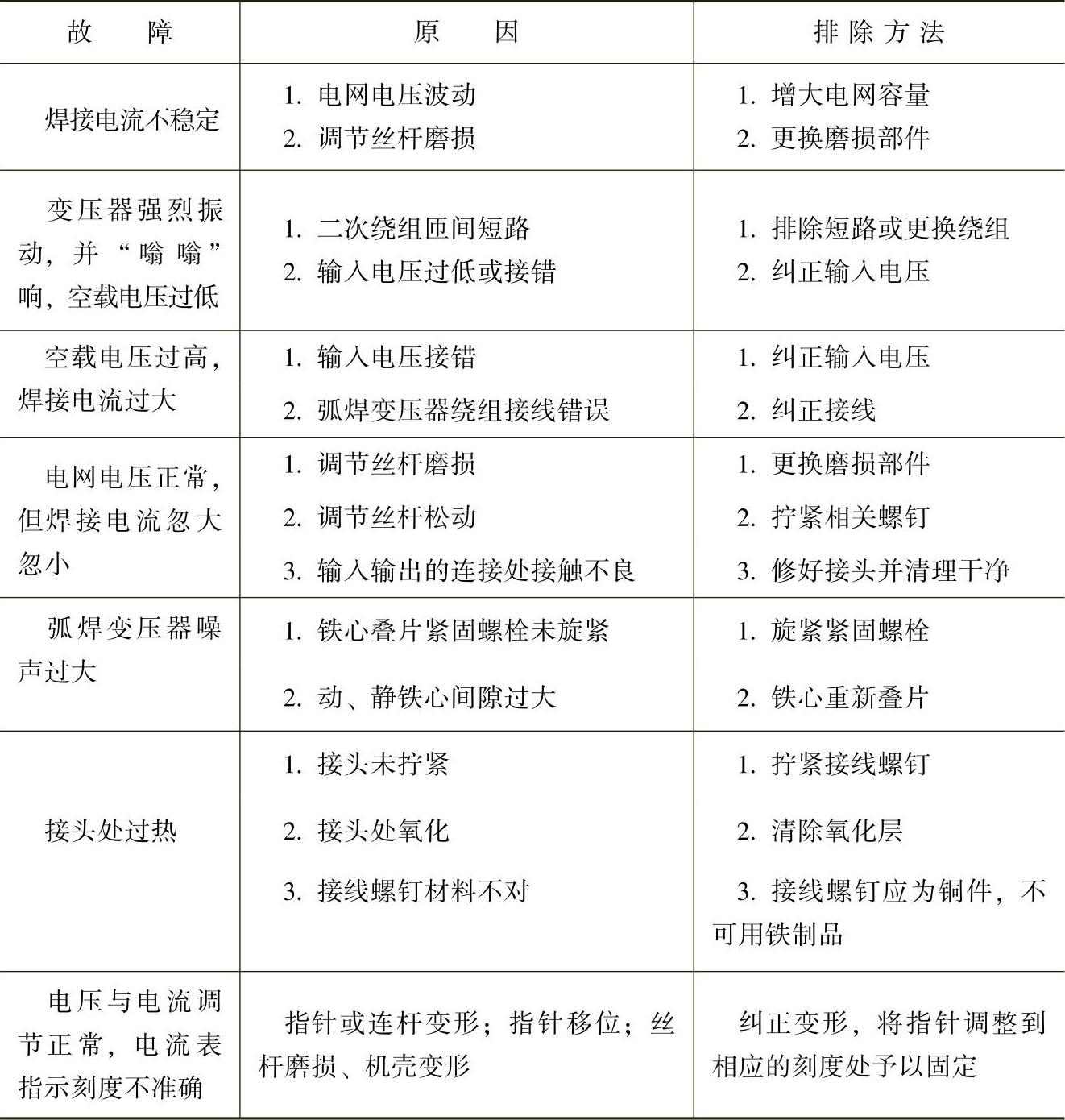

(续)


2.硅弧焊整流器常见故障及排除(见表6-8)

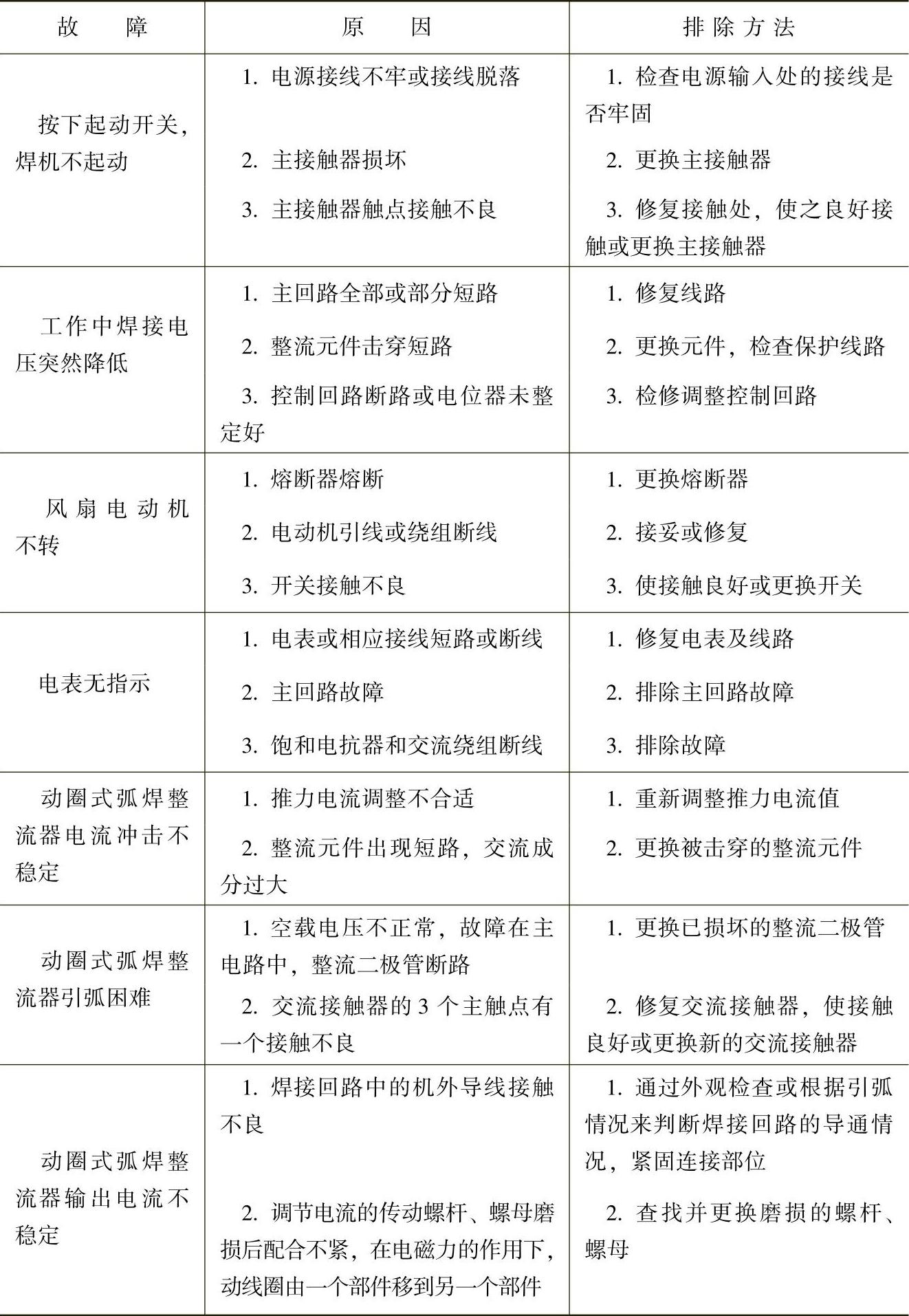

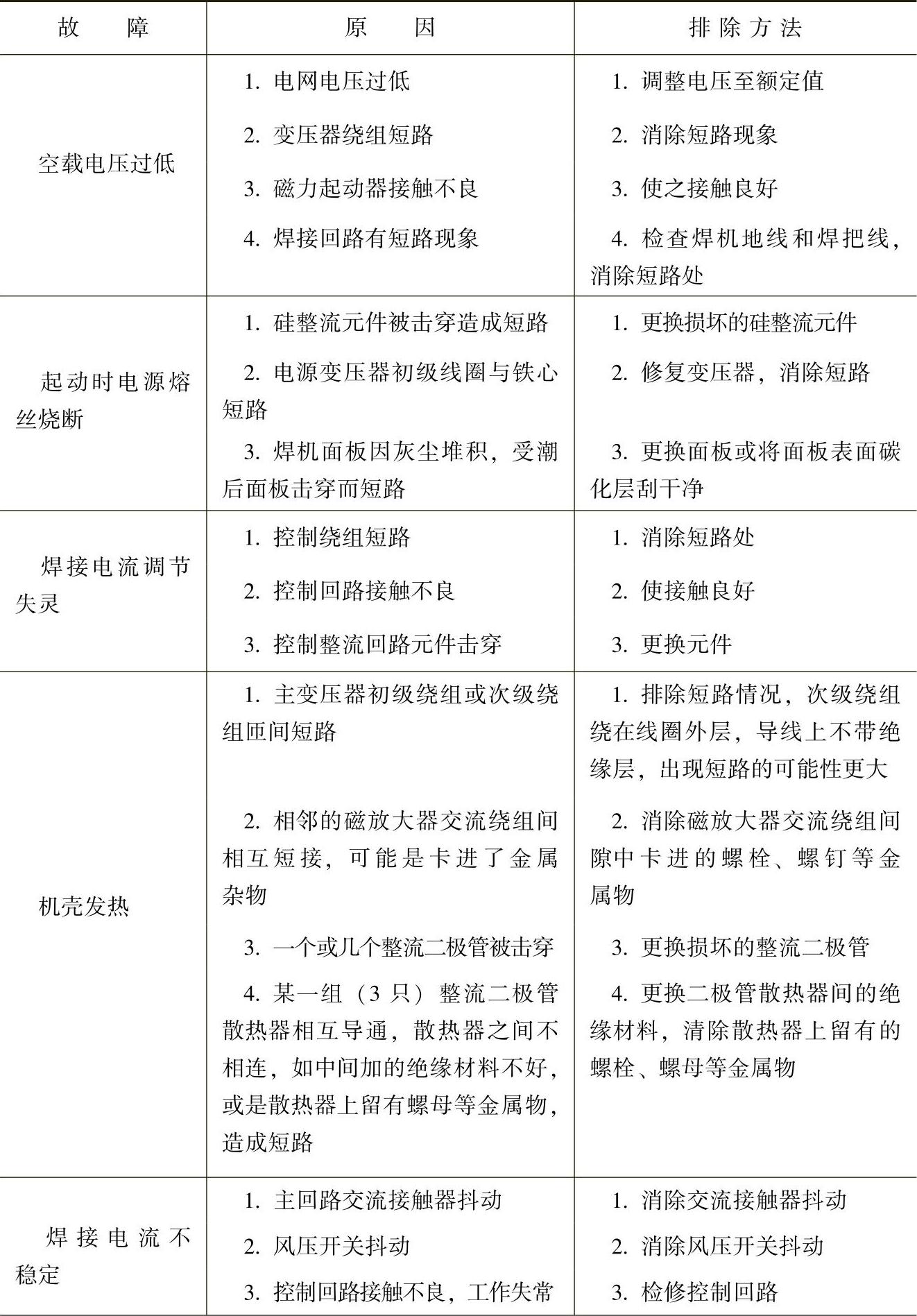

表6-8 硅弧焊整流器常见故障及排除方法

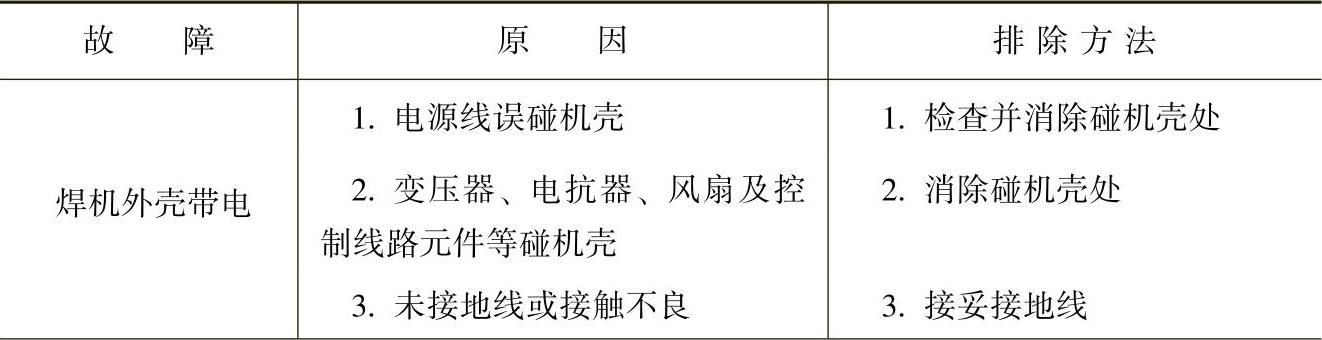

(续)


(续)


3.晶闸管弧焊整流器常见故障及排除(见表6-9)

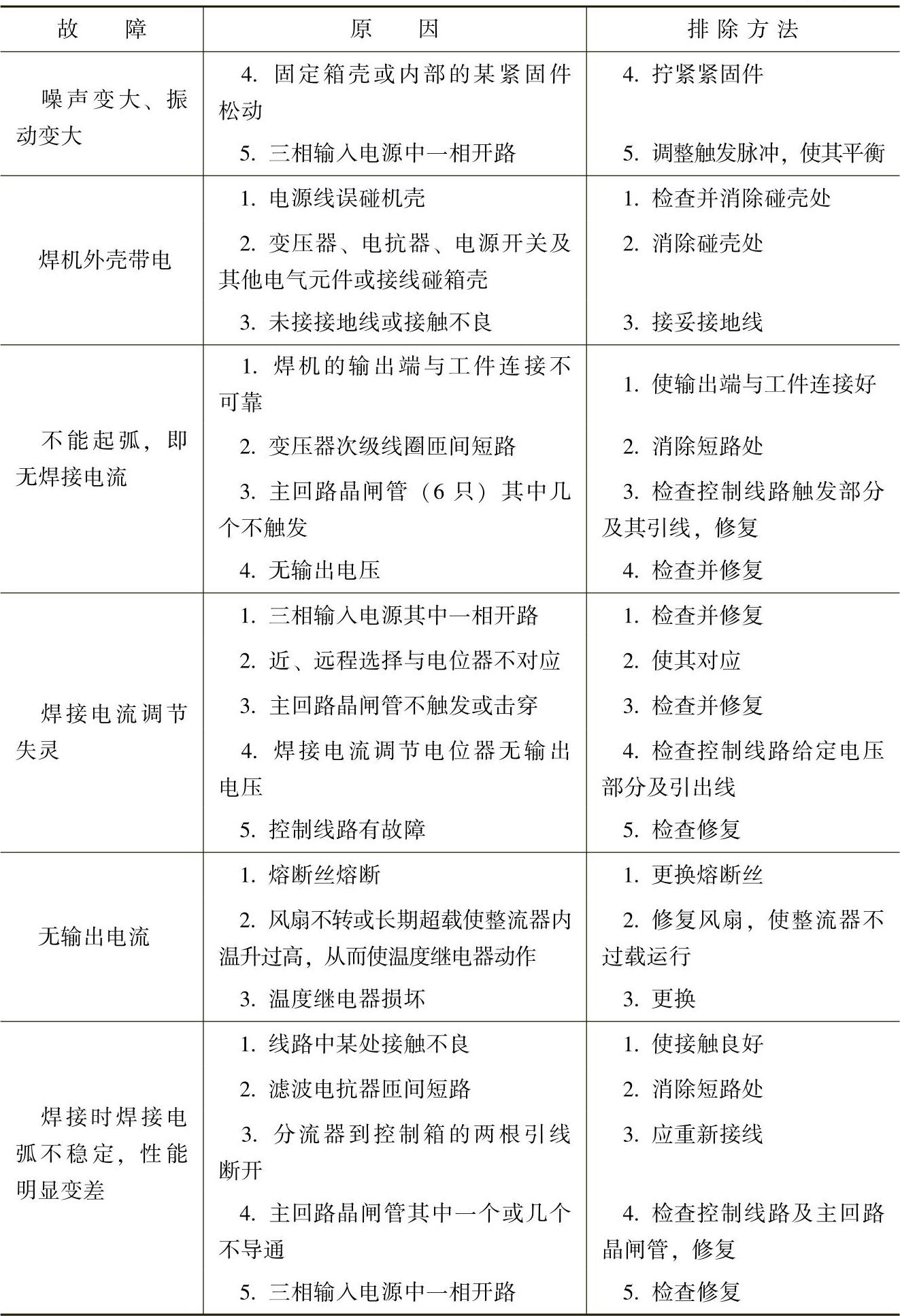

表6-9 晶闸管弧焊整流器常见故障及排除


(续)


4.弧焊逆变器常见故障及排除

IGBT弧焊逆变器常见故障及排除见表6-10。

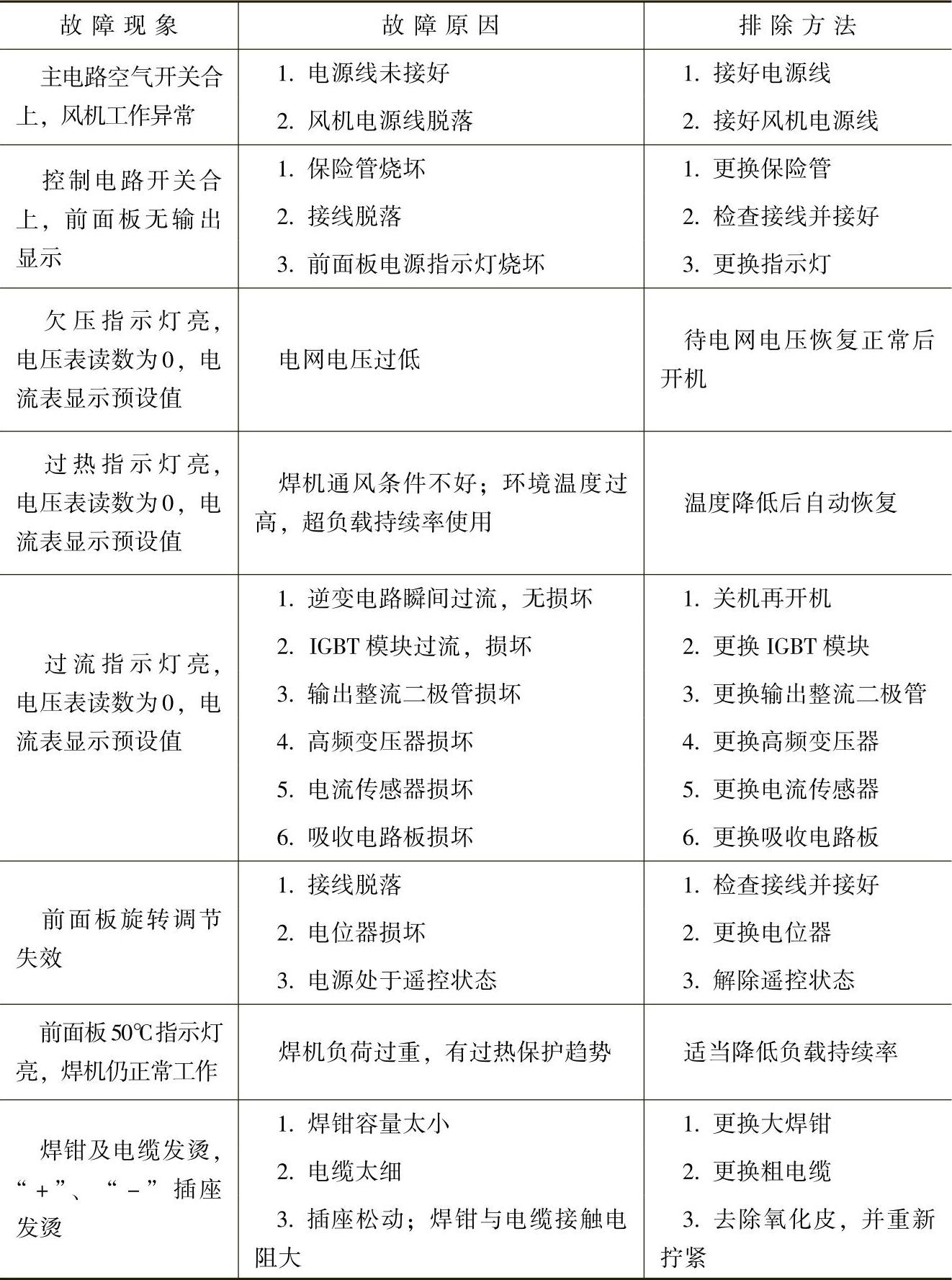

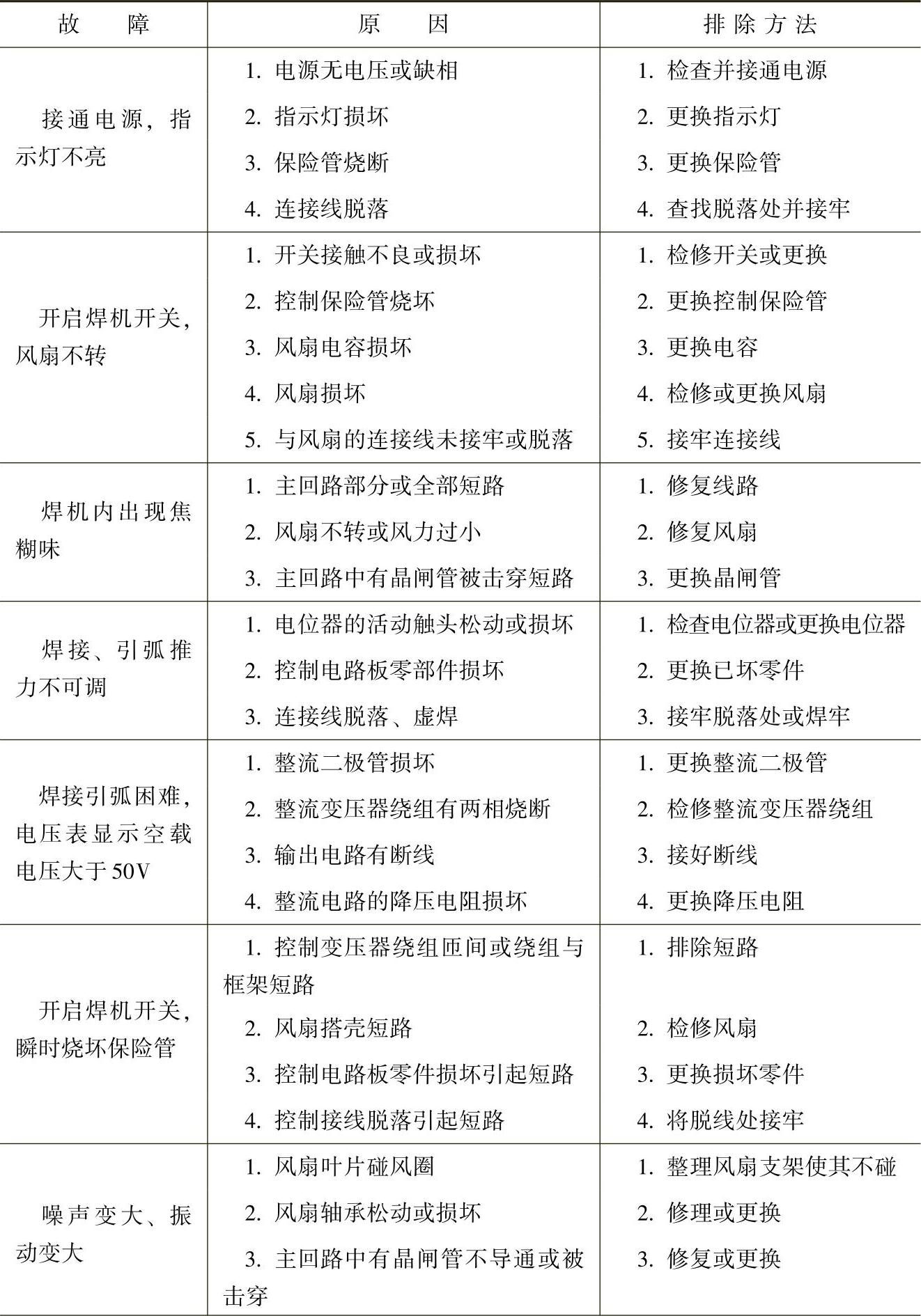

表6-10 IGBT弧焊逆变器常见故障与维修
