二、螺纹联接
螺纹联接是利用螺纹零件构成的可拆卸的固定联接。常用的螺纹联接有螺柱联接、双头螺柱联接和螺钉联接等三种形式。螺纹联接具有结构简单、紧固可靠、装拆迅速方便等优点，所以应用极为广泛。
1.螺纹紧固件
螺纹紧固件有螺栓、双头螺柱、螺钉、紧定螺钉、螺母、垫圈以及防松零件等，总称为螺纹紧固件。
（1）螺栓 螺栓由杆身和头部组成。杆身上制有螺纹，用来与螺母旋合。螺栓头部有六角形和四方形等。螺栓按承受的载荷不同，分为受拉螺栓（见图12-64a）和受剪螺栓（见图12-64b）两种。

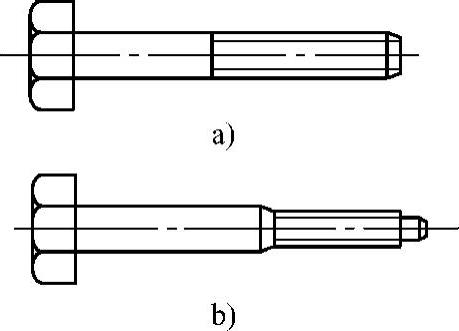

图12-64 螺栓
a）受拉螺栓 b）受剪螺栓

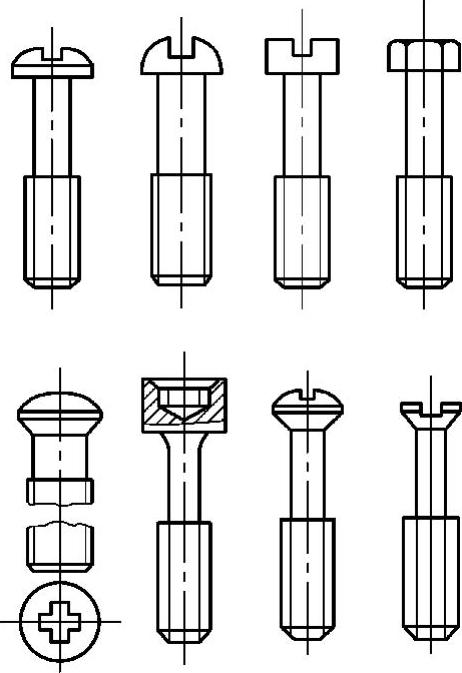

图12-65 螺钉
（2）双头螺柱 双头螺柱是杆的两端制有螺纹，中间部分为光杆，用于不通孔的厚件联接。
（3）螺钉 螺钉的结构与螺栓大体相同，但头部形状较多，如图12-65所示。
（4）螺母 螺母是与螺栓等配用的联接件。螺母的形状很多，除最常用的六角螺母外，还有方螺母、六角槽形螺母、盖形螺母和蝶形螺母等，如图12-66所示。

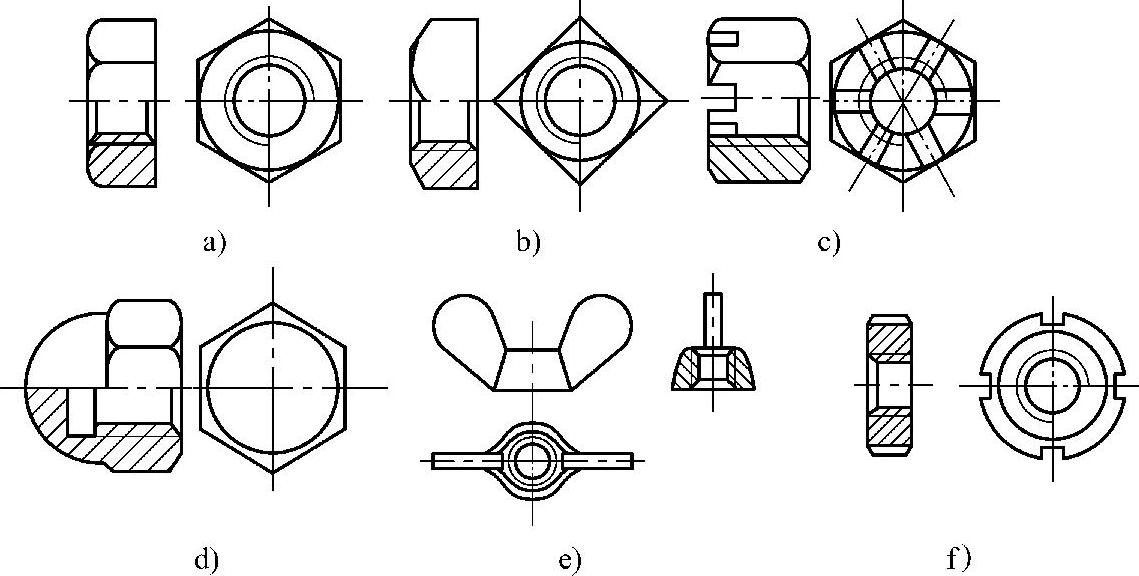

图12-66 螺母
a）六角螺母 b）方螺母 c）六角槽螺母 d）盖形螺母 e）蝶形螺母 f）圆螺母
（5）垫圈与防松零件垫圈 放在螺母与被联接件之间。按作用可分为一般衬垫用垫圈、防止松动及特殊用垫圈三种。衬垫用垫圈主要起增大支承面、遮盖较大的孔眼、防止损伤零件表面和垫平作用，一般常用的有两种，如图12-67a所示。当被联接件表面倾斜时（如槽钢、工字钢内侧），为了防止拧紧螺母时螺杆受到弯曲，则应采用方斜垫圈，如图12-67b所示。
防止联接件松动的垫圈有弹簧垫圈、圆螺母止退垫圈、单耳止动垫圈和双耳止动垫圈等多种形式（见图12-68）。其中弹簧垫圈用于经常拆开连接的防松。
2.螺纹联接形式
（1）螺栓联接 螺栓联接由螺栓、螺母和垫圈组成，联接时，螺栓穿过被联接件上的通孔（孔无螺纹），套上垫圈后用螺母紧固。

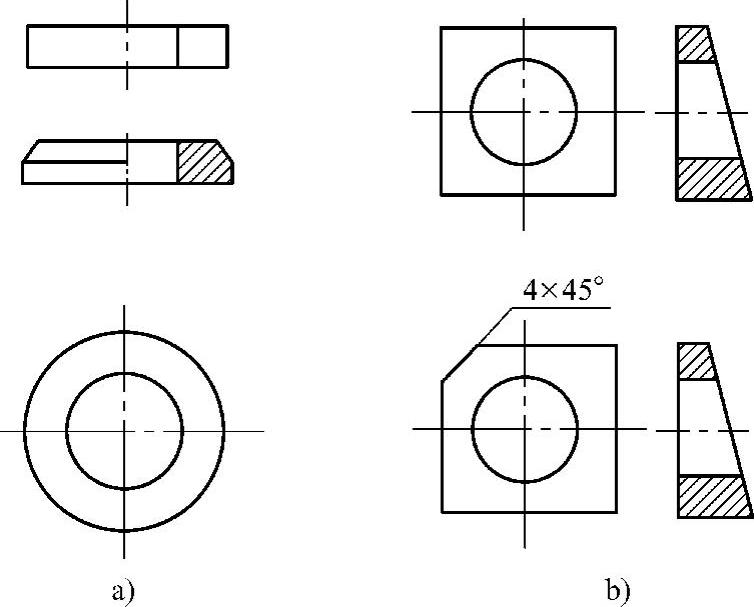

图12-67 垫圈
a）平垫圈 b）方斜垫圈

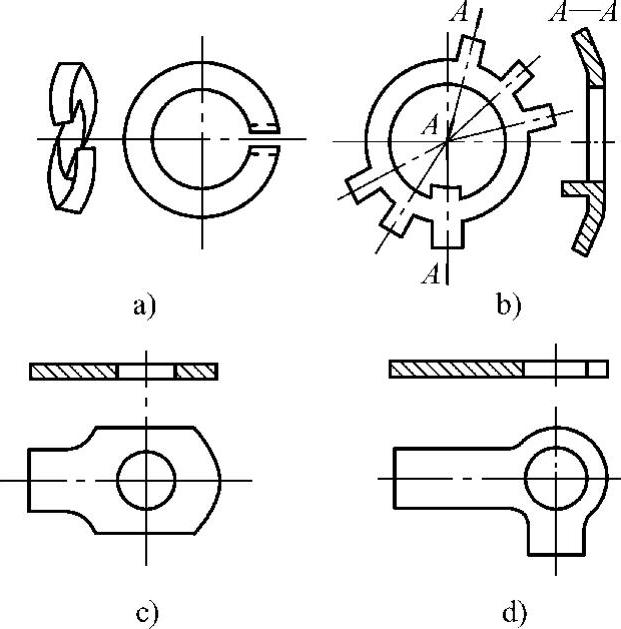

图12-68 防松垫圈
a）弹簧垫圈 b）圆螺母止退垫圈 c）单耳止动垫圈 d）双耳止动垫圈
螺栓联接有两种：一种是承受轴向拉伸载荷作用的联接（见图12-69a），这种联接螺栓杆身与孔壁之间有一定的间隙；另一种是承受横向作用力的联接（见图12-69b），这种螺栓联接的孔需是铰制孔。孔与无螺纹杆身部分采用基孔制的过渡配合或静配合。因此，能准确地固定被联接件的相对位置，并能承受横向载荷作用时所引起的剪切和挤压。
螺栓联接构造简单，装拆方便，应用甚广。主要用于被联接件不太厚，并能从联接件两边进行装配的场合。
（2）双头螺柱联接 双头螺柱联接，主要用于联接件较厚不宜用螺柱联接的场合。联接时，把双头螺柱的旋入端拧入不通的螺孔中，另一端穿过被联接件的通孔套上垫圈，然后拧紧螺母（见图12-69c），拆卸时，只要拧开螺母就可将被联接件分开。
（3）螺钉联接 螺钉联接是一种不用螺母的联接（见图12-69d）。它的应用场合与双头螺栓相似，但不宜经常装拆，以免损坏被联接件的螺孔。
（4）紧定螺钉联接 将螺钉拧在一个零件的螺孔内，利用螺钉末端顶住另一零件的表面来固定两零件的相对位置（见图12-69e），紧定螺钉的头、尾具有多种形状，螺钉顶经淬火处理。

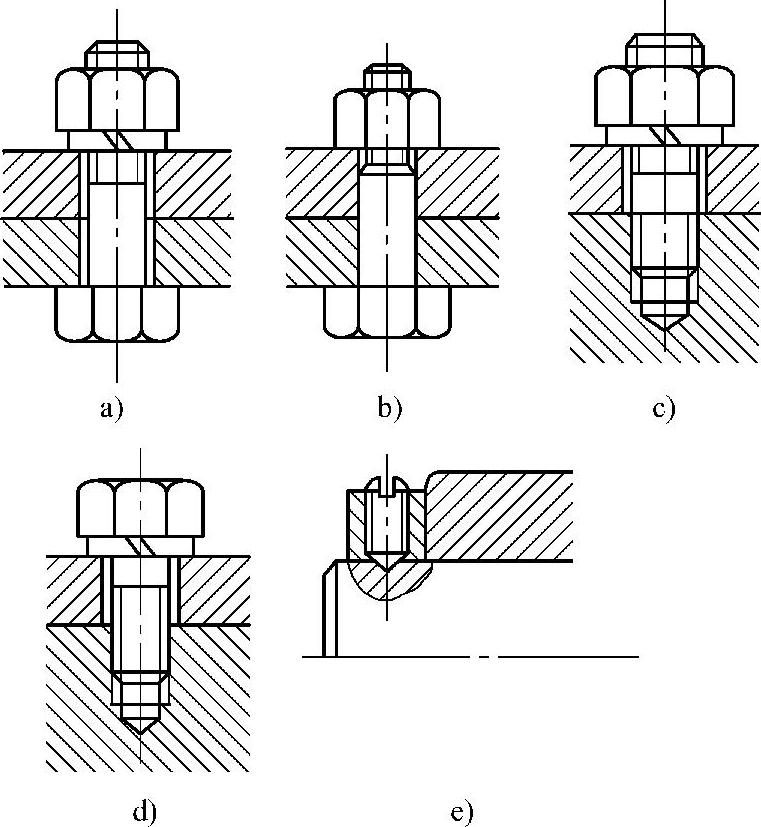

图12-69 螺纹联接
a）受拉螺栓联接 b）受剪螺栓联接 c）双头螺柱联接 d）螺钉联接 e）紧定螺钉联接
