一、外观检验

外观检验是一种常用的检验方法，以肉眼观察为主，必要时利用放大镜、量具及样板等对焊缝外观尺寸和焊缝表面质量进行全面检验，如图4-82、图4-83所示。其表面质量应符合如下要求。

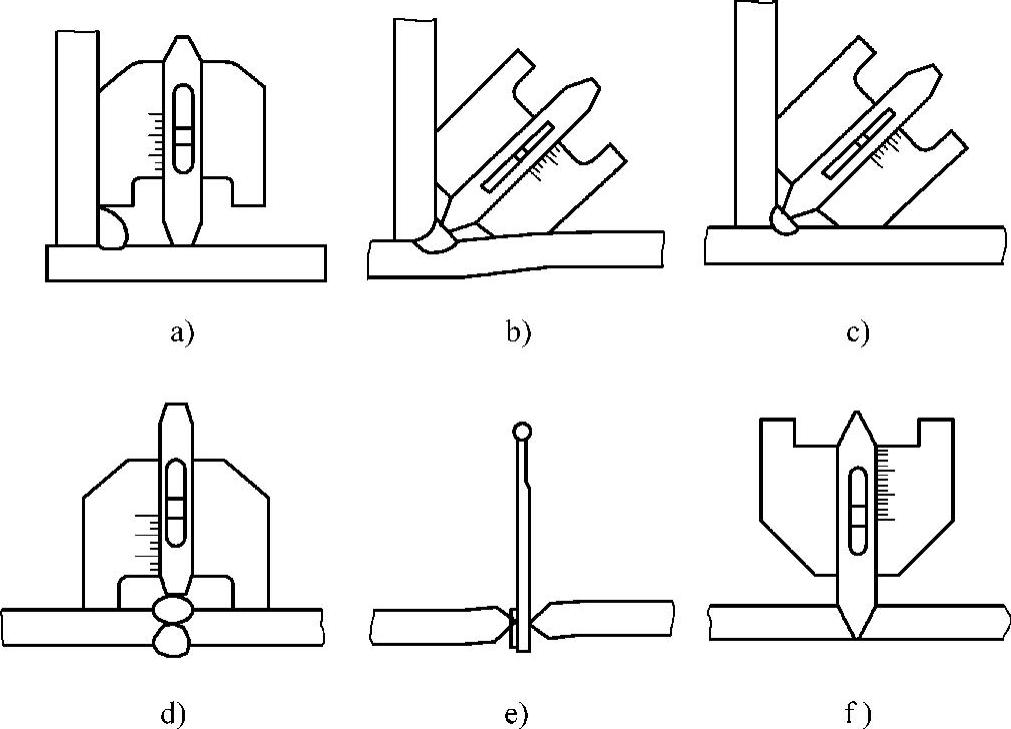

图4-82 焊缝万能量规的用法

a）测量焊脚 b）角焊缝凸度的测量 c）角焊缝凹度的测量 d）测量对接焊缝的余高 e）坡口间隙的测量 f）坡口角度的测量

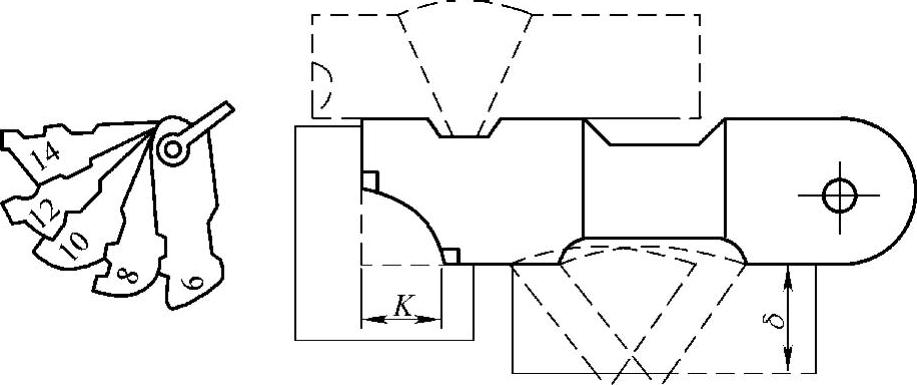

图4-83 样板及其对焊缝的测量

1）焊缝外形尺寸应符合设计图样和工艺文件的规定，焊缝高度不低于母材，焊缝与母材应圆滑过渡。

2）焊缝及热影响区表面不允许有裂纹、未熔合、夹渣、弧坑、气孔和深度大于0.5mm的咬边。
