碳弧气刨的设备

一、碳弧气刨的设备

1.设备及工具

碳弧气刨的设备及工具主要包括：碳弧气刨电源、刨枪、压缩空气输送管及电源电缆等。

（1）碳弧气刨电源 碳弧气刨所使用的电源和焊条电弧焊直流电源基本相同，所以各种功率较大的直流弧焊电源均可作为碳弧气刨的电源。

（2）刨枪 刨枪是碳弧气刨的主要工具，有圆周送风式和侧面送风式两种，如图10-12所示。

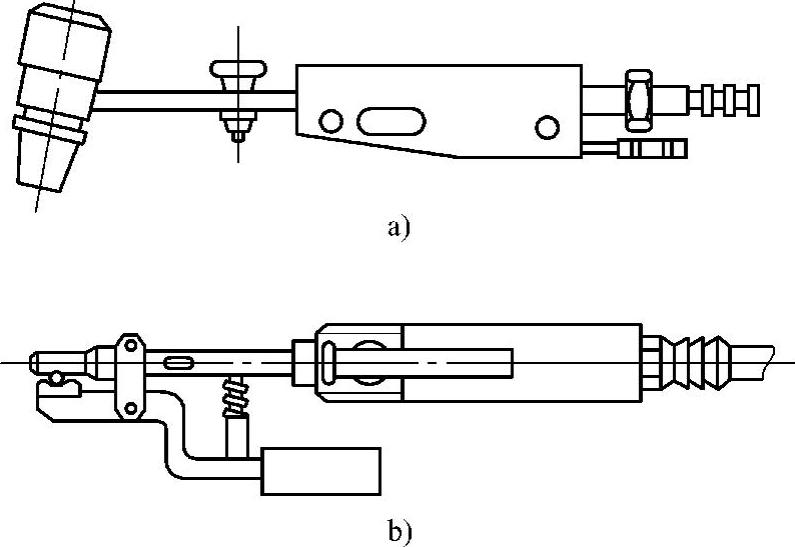

图10-12 刨枪

a）圆周送风式 b）侧面送风式

（3）压缩空气输送管 压缩空气输送管一般采用氧气管代替，也有专用的风电合一软管，如图10-13所示。

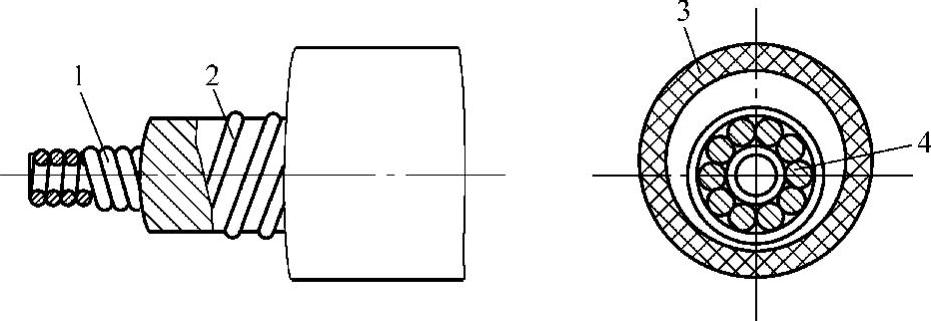

图10-13 风电合一软管

1—弹簧管 2—外敷铜丝 3—胶管 4—多股导线

（4）电源电缆 电源电缆可采用焊条电弧焊的电缆，但截面应适当选大些，最好采用图10-13所示的风电合一软管。

2.碳弧气刨设备及工具的连接

碳弧气刨前，将气刨电源、压缩空气输送管、刨枪等连接好，如图10-14所示。
