一、常用工具

为了保证焊接过程的顺利进行，保障焊工的安全，焊条电弧焊时必须备有相应的各种工具，如焊钳、焊接电缆及焊接电缆快速接头等。

1.焊钳

焊钳的作用是夹持焊条和传导焊接电流。焊钳应具有良好的导电性，不易发热、质量轻、夹持焊条牢固及装换焊条方便。焊钳的构造如图4-2所示，使用时钳口上的焊渣要经常清除，以减小电阻，降低热量，延长使用寿命。常用G352型焊钳的规格及尺寸见表4-1。

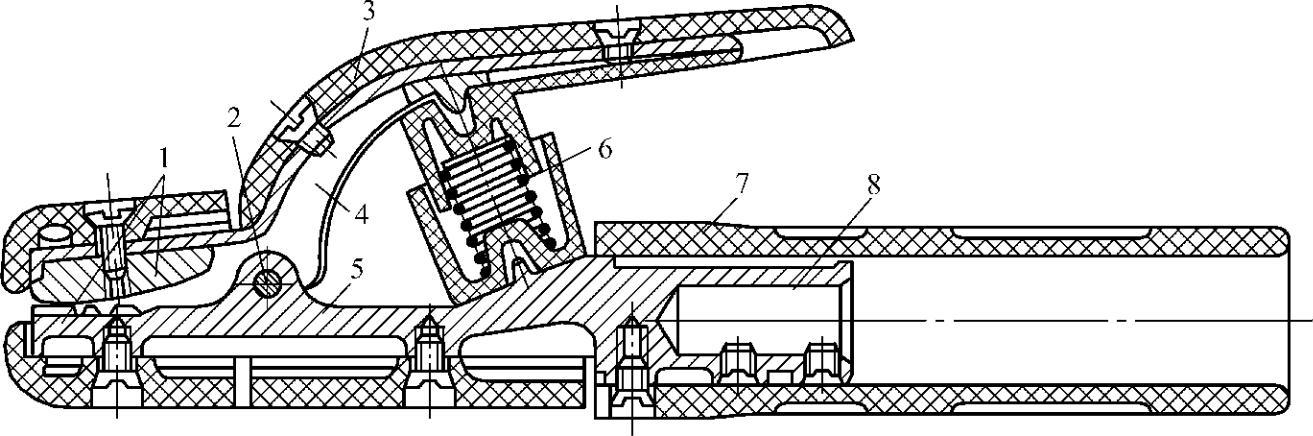

图4-2 焊钳的构造

1—钳口 2—固定销 3—弯臂罩壳 4—弯臂 5—直柄 6—弹簧 7—胶木手柄 8—焊接电缆固定处

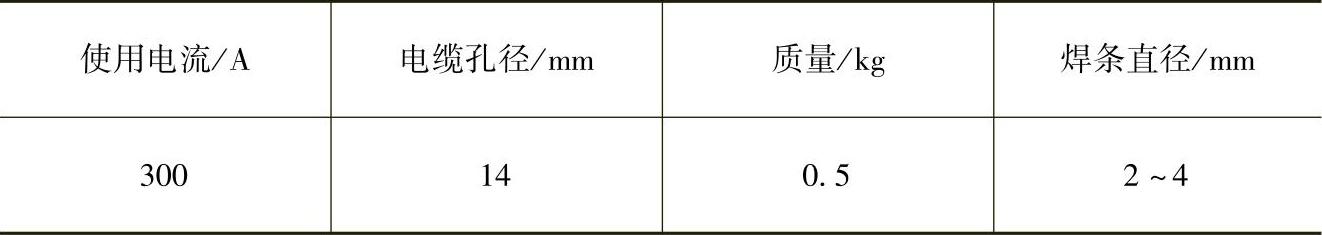

表4-1 G352型焊钳的规格及尺寸

2.焊接电缆

焊接电缆是连接焊机与焊钳和焊机与焊件的导线，其作用是传导焊接电流。焊接电缆应柔软，容易弯曲，具有良好的导电性能，外表应有良好的绝缘层。焊接电缆外皮如有烧损，应立即用绝缘胶布包扎好或更换，以避免触电事故。焊接电缆截面积的大小应根据焊接电流的大小和导线长度选择，见表4-2。

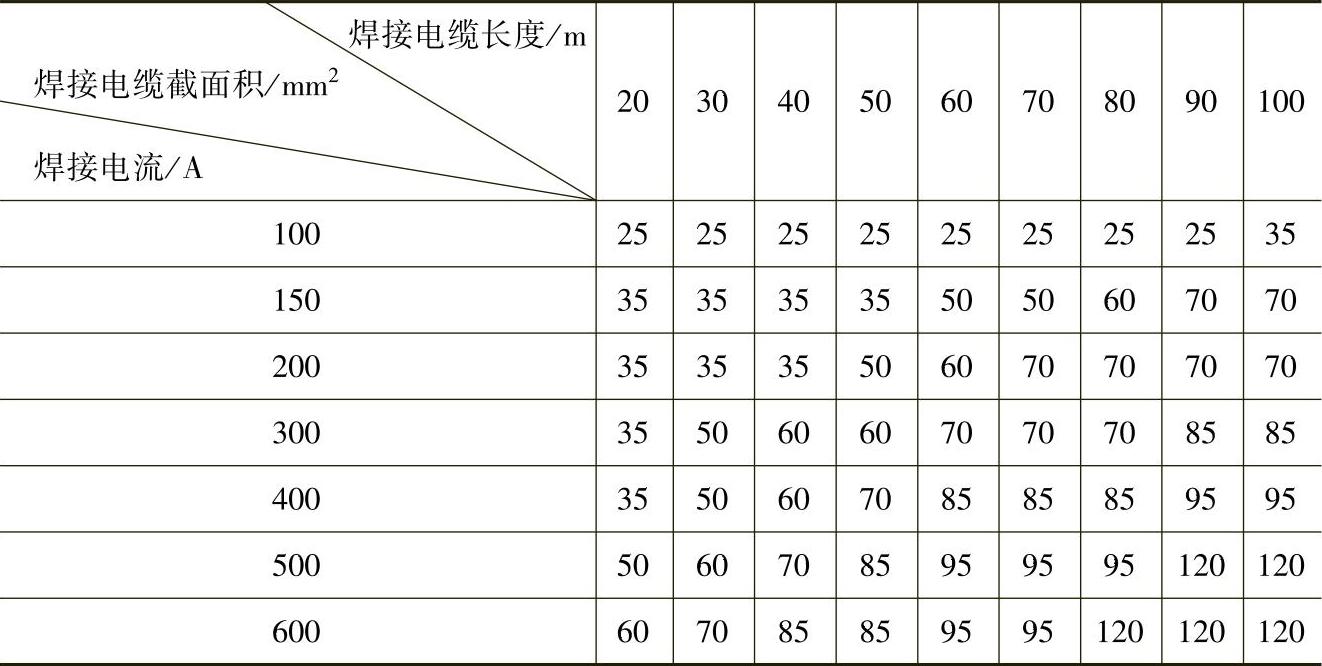

表4-2 焊接电缆截面积的选择表

3.焊接电缆快速接头

焊接电缆快速接头是一种快速方便地连接焊接电缆的装置。采用导电性好并具有一定强度的锻制黄铜加工而成，并在外面套上氯丁橡胶护套，可保证接头处接触良好和安全可靠，如图4-3所示。

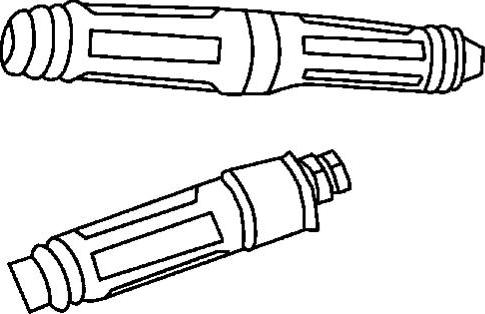

图4-3 焊接电缆快速接头示意图
