在铸造生产方面的应用

按照铁碳相图可以确定碳钢和铸铁的浇注温度。浇注温度一般在液相线以上50～100℃。铸铁有共晶转变，铸铁性能比钢好。以共晶成分的白口铸铁和纯铁的铸造性能为最好。因为它们的结晶温度区间为零，故流动性好，分散缩孔较少，有可能得到致密的铸件。所以铸铁的成分应尽量选择在共晶点附近。钢的结晶温度区间随碳质量分数的增加而增大，但结晶开始温度却随碳质量分数的增加而降低，故生产上将铸钢的成分规定在适当的范围内，一般碳的质量分数为0.15%～0.55%，因为这时力学性能较好，结晶温度区间相对较小，铸铁性能也较好（但比铸铁差得多）。

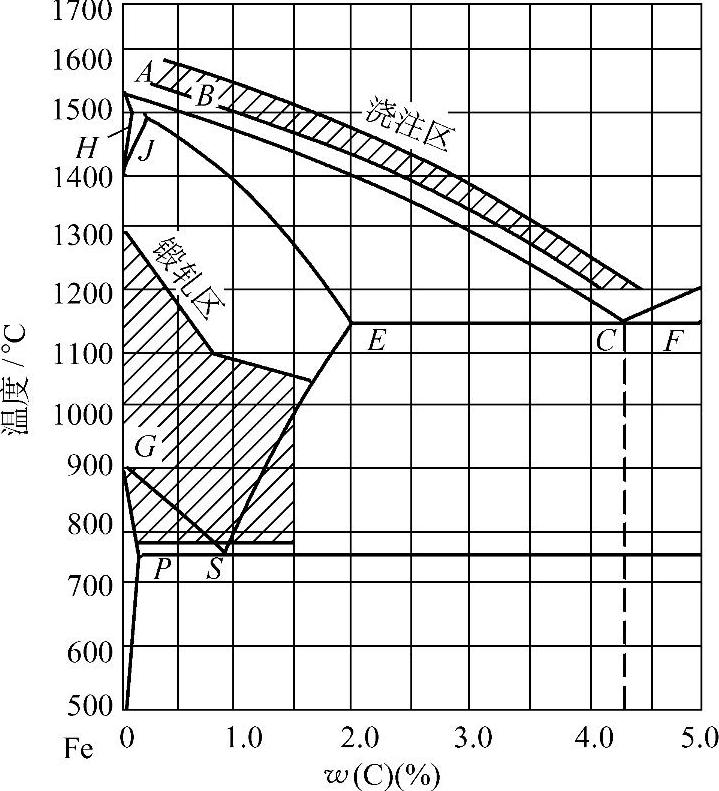

图1-17 Fe-Fe₃C相图与热加工温度之间的关系
