我国研制的低淬透性钢简介

我国研制的低淬透性钢的成分见表8-9。

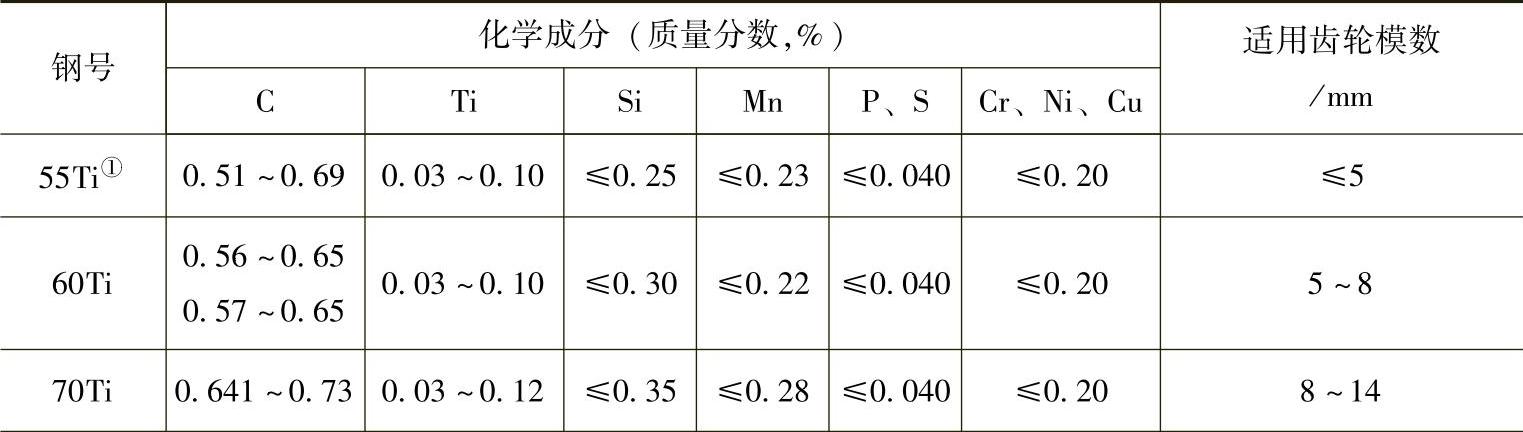

表8-9 低淬透性钢的化学成分

①此牌号是我国YB2007—1981的牌号。

低淬透性钢的成分应按以下要求控制：

1）碳的质量分数在0.50%～0.65%范围内。w（C）<0.50%，淬火后硬度低，耐磨性不好；w（C）>0.65%，淬火时易开裂，脆性大。

2）限制增加淬透性的合金元素含量（锰、硅、铬、钼等）。为进一步降低淬透性，还需加入钛、铌、钒等强碳化物元素。这些元素一方面能细化晶粒，提高强度和韧性，同时又促进珠光体形成，降低淬透性。通常加入w（Ti）=0.04%～0.12%，钛还能与硫结合形成难熔的TiS，从而防止低量锰时形成FeS引起的热脆性。

55Ti和60Ti钢的端淬曲线如图8-6所示。以53HRC为半马氏体硬度，则55Ti的J₅₃=1.5～2.0；60Ti的J₅₃=2.0～2.6mm。这些钢在840～920℃范围内加热，淬透性基本一致，比较稳定，当加热温度提高到960～1000℃时，淬透性增加。

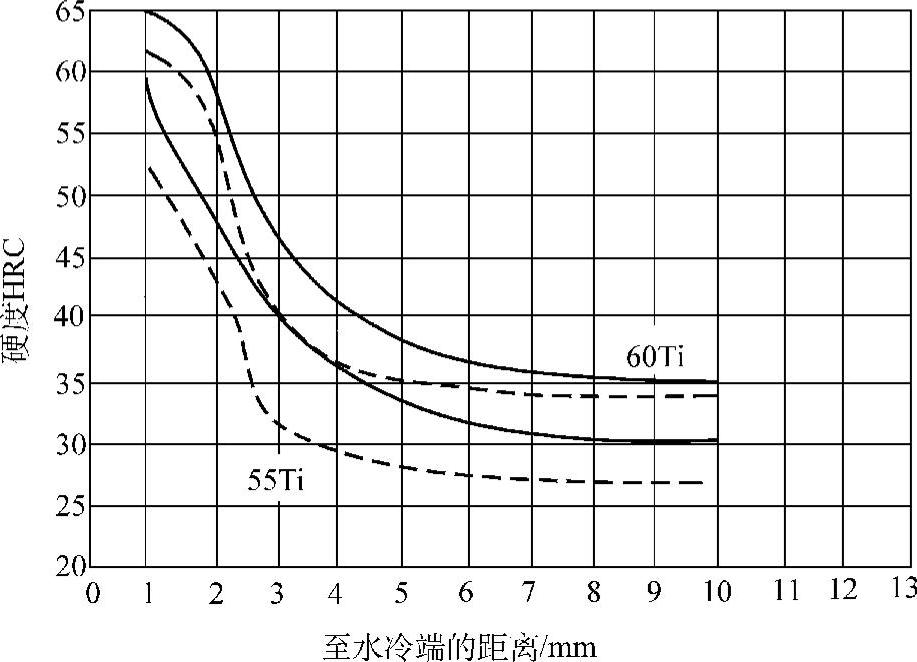

图8-6 低淬透性钢的端淬曲线（奥氏体化温度830℃）
