6.碱性发蓝改进

1）发蓝前用活性剂脱脂，原采用碱性液脱脂，现改用664活性剂脱脂。不同清洗剂的脱脂能力见表27-1。

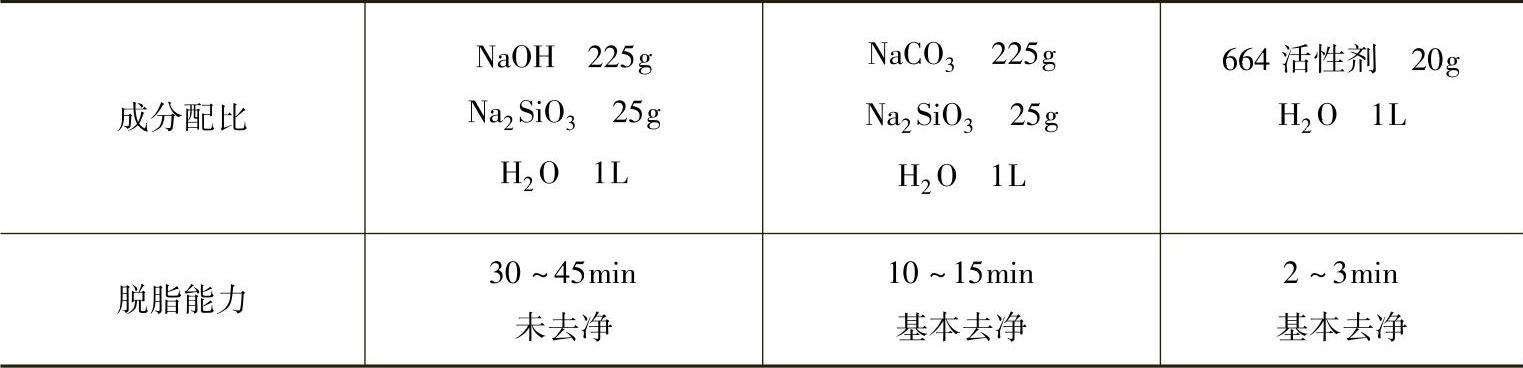

表27-1 不同清洗剂的脱脂能力对比

2）发蓝液的配比以8∶1～11∶1（NaOH800～900g/L，NaNO₂80～100g/L）的发蓝膜的致密性和耐磨性最好。氧化铁量少于水重量的0.1%（即1L水中氧化铁量小于1g）。

3）发蓝后采用（质量分数）10%204-Ⅰ防锈油+90%全损耗系统用油配制成防锈油，由于204-Ⅰ防锈油中有缓蚀剂，可显著增加防锈作用。

4）按致密性标准检查，原工艺为40s，现可达135s，提高寿命2倍多；按耐磨性标准检验，原工艺可达34s，现工艺可达93s。按化学稳定性鉴定，原工艺可达70s，现可达到312s。用5%NaCl水溶液浸泡，原工艺4h就生锈，现工艺达24h未生锈，发蓝膜均匀一致，色泽黑色，工艺稳定。
