球墨铸铁低温石墨化退火工艺

铸态组织为珠光体和石墨或珠光体、铁素体和石墨的铸件，加热到稍低于Ac₁温度保温，然后空冷至室温或炉冷至Ar₁温度以下空冷，获得铁素体为主的基体组织。

低温石墨化退火主要用于基体组织中无共晶渗碳体且珠光体量较高，要求具有高塑性和高韧性的铸件。

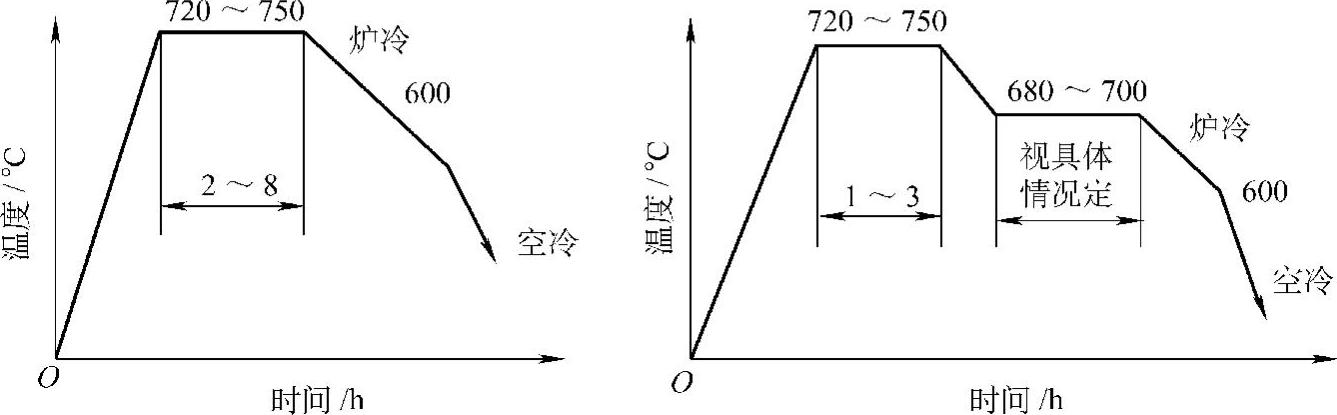

工厂常用的两种低温石墨化退火工艺如图20-4所示。

图20-4 工厂常用的两种低温石墨化退火工艺

当铸件组织中不存在游离渗碳体（或体积分数小于0.5%），而只存在大量珠光体时，宜采用低温石墨化退火工艺：720℃×4～6h，炉冷至600℃再空冷。
