退火、正火的选择

（1）退火与正火的主要区别 主要区别在于冷却速度不同，正火冷却速度较大，得到的珠光体组织比较细。因而，同一种钢，正火后的强度、硬度比退火的高。

（2）退火与正火的选择 根据具体情况，一般从以下三个方面考虑：

1）改善切削加工性。低碳钢宜采用正火；碳质量分数在0.25%～0.45%之间的中碳钢既可采用退火，也可采用正火；碳质量分数在0.45%～0.77%之间的高碳钢则必须采用完全退火；过共析钢则宜采用球化退火。

低、中碳结构钢采用正火；中高碳结构钢采用完全退火；合金工具钢采用球化退火。

2）热处理工艺性。形状复杂、尺寸大或重要零件采用退火。退火冷却速度较慢，内应力小，工件不易变形开裂。一般零件，可采用正火。

3）从经济性方面考虑。由于正火比退火生产周期短，操作简便，工艺成本低。因此，在满足钢的使用性能和工艺性能的前提下，应尽可能用正火代替退火。

钢的热处理工艺方法与硬度的关系如图2-1所示。

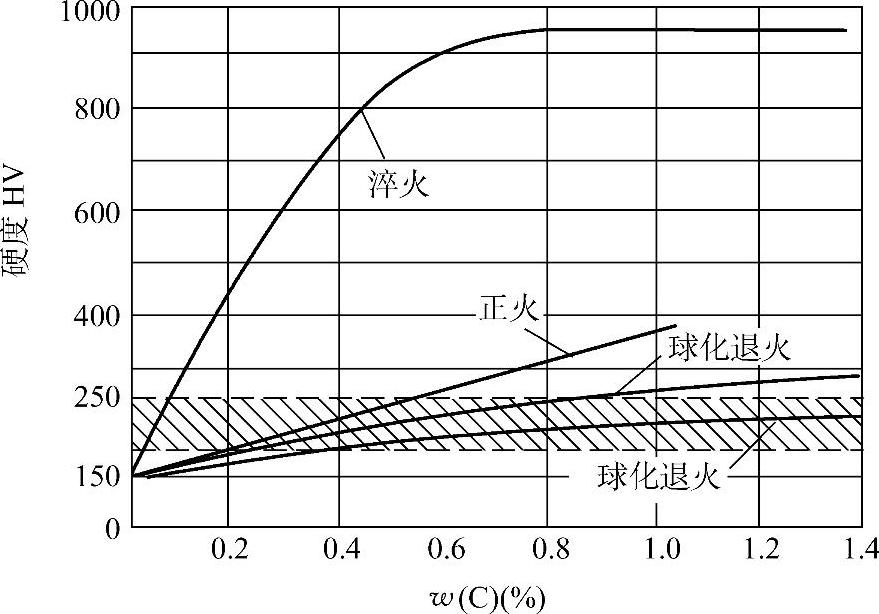

图2-1 钢的热处理工艺方法与硬度的关系（阴影部分为合适的切削加工硬度范围）
