20.1.1  Fe-Fe3C和Fe-C双重相图

在前面介绍过Fe-Fe₃C相图，按这张相图自液态冷却下来的Fe-C合金固态一般为铁素体及渗碳体两相。实际上渗碳体只是一个亚稳定相，石墨才是稳定相。因此，描述铁碳合金组织转变的相图实际上有两个，一个是Fe-Fe₃C系相图，另一个是Fe-C系相图。把两者叠合在一起，就得到一个双重相图，见图20-1。图中的实线表示Fe-Fe₃C系相图，部分实线再加上虚线表示Fe-C系相图。铸铁自液态冷却到固态时，若按Fe-Fe₃C相图结晶，就得到白口铸铁，若是按Fe-C相图结晶，就析出和形成石墨，即发生石墨化过程。若是铸铁自液态冷却到室温，既按Fe-Fe₃C相图，同时又按Fe-C相图进行，则其固态由铁素体、渗碳体及石墨三相组成。

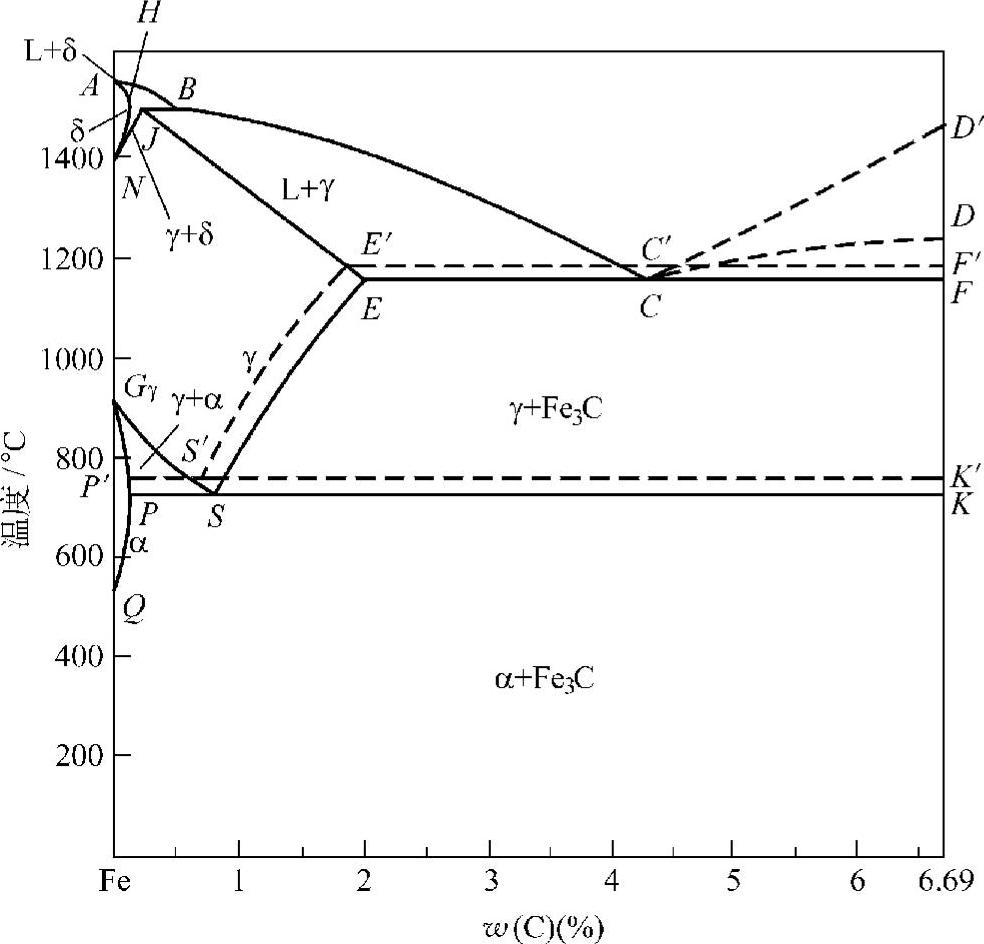

图20-1 Fe-Fe₃C和Fe-C双重相图
